I. Introducción: La Certificación como Eje de la Infraestructura Crítica

La certificación de cableado estructurado es un proceso fundamental que trasciende la simple verificación de la conectividad. Representa la validación formal, indispensable para garantizar que la infraestructura física de una red de telecomunicaciones cumpla rigurosamente con los estándares de rendimiento establecidos por cuerpos reguladores internacionales, como la Asociación de la Industria de Telecomunicaciones (TIA) y la Organización Internacional de Normalización / Comisión Electrotécnica Internacional (ISO/IEC).¹ Los certificadores profesionales son, por lo tanto, herramientas críticas cuya precisión asegura que la red pueda soportar las velocidades y la confiabilidad requeridas por las aplicaciones modernas.²

 A. Definición y Propósito del Certificador de Cableado Estructurado

 El certificador profesional se distingue de otros instrumentos de prueba (como los verificadores o calificadores) por su capacidad para ejecutar mediciones basadas en la frecuencia, asegurando que los parámetros de transmisión, como la atenuación, la diafonía (NEXT, FEXT) y la pérdida de retorno, se mantengan dentro de los límites estrictos definidos por la categoría de cableado. Esta validación es esencial para aquellos instaladores que buscan ofrecer una garantía a largo plazo sobre sus sistemas.¹

El mercado actual de certificación profesional está dominado por tres actores principales reconocidos globalmente: Fluke Networks, TREND Networks (con su serie LanTEK) y Softing (con su serie WireXpert).³ La elección entre estos fabricantes depende de la combinación de velocidad, modularidad y capacidad futura que exija el proyecto.

 B. La Transición a la Alta Velocidad: Cat 6A y la Irrupción de Categoría 8

 La infraestructura de red se encuentra actualmente en una bifurcación tecnológica, impulsada por las demandas de ancho de banda y latencia:

1. Redes Empresariales Estándar: La columna vertebral de la mayoría de las oficinas y campus se basa en el cableado de Categoría 6A (Cat 6A o Clase EA). Este cableado está diseñado para soportar velocidades de 10 Gigabits por segundo (10 Gbps) y opera a una frecuencia máxima de 500 MHz.⁴ La certificación de este nivel sigue siendo el pan de cada día para la mayoría de los contratistas de volumen.
2. Infraestructura Crítica (Data Centers): En entornos donde la velocidad es vital y la distancia es corta (típicamente hasta 30 metros), como los centros de datos o las redes de almacenamiento, la Categoría 8 (Cat 8) ha irrumpido como el estándar de elección. El cableado Cat 8 es una solución avanzada diseñada específicamente para soportar velocidades de hasta 40 Gbps (40G Ethernet) y debe operar a una frecuencia máxima de 2000 MHz (2 GHz).⁵

La alta velocidad y el mayor ancho de banda requeridos por Cat 8 significan que la precisión del certificador debe ser extremadamente alta, cumpliendo con los niveles más estrictos de verificación (Nivel VI/2G).

 C. El Rol Crítico del Certificador en la Rentabilidad del Proyecto

 El costo de adquisición de un certificador de alta gama puede ser significativo, pero su impacto en el Costo Total de Propiedad (TCO) y en la rentabilidad de los proyectos a gran escala es profundo. La principal métrica operacional que define el valor de un certificador de élite es la velocidad de la prueba.

Por ejemplo, la diferencia entre certificar un enlace Cat 6A en 7 segundos (logrado por el LanTEK IV-S) ⁷ y en 10 segundos (como en el LanTEK IV-L) ⁴ puede parecer marginal. Sin embargo, en proyectos que involucran la certificación de 5,000 o 10,000 enlaces, esa diferencia de 3 segundos por prueba se acumula rápidamente en miles de dólares en ahorro de costos laborales y horas de trabajo.

La velocidad de prueba no es simplemente una característica de conveniencia, sino un factor operacional estratégico que reduce el tiempo de finalización del proyecto, permitiendo una facturación más rápida y minimizando los gastos generales. Por lo tanto, el certificador se convierte en una palanca para maximizar el Retorno de la Inversión (ROI) del contratista.

 II. Criterios Técnicos Fundamentales para la Adquisición Profesional

 La selección de un certificador de cableado profesional debe basarse en métricas técnicas rigurosas que garanticen el cumplimiento actual y la preparación para futuros estándares. Los equipos de más alta gama del mercado (Nivel VI/2G) deben ser evaluados en función de su precisión de medición, capacidad de diagnóstico avanzado y eficiencia de flujo de trabajo.

 A. Nivel de Precisión, Frecuencia de Barrido y Estándares Futuros

1. Precisión y Nivel de Certificación:

   La precisión del equipo es lo que define su validez. Los certificadores de cableado deben ser verificados por laboratorios independientes (como ETL) para cumplir con los estándares de la industria. Mientras que la certificación para Cat 6A generalmente requiere el cumplimiento de TIA 1152-A o IEC 61935-1 Nivel IIIe 4, la certificación de Categoría 8 exige el nivel más alto de precisión disponible, conocido como Nivel VI/2G.8 Esta designación asegura que el equipo pueda medir con la exactitud necesaria los parámetros críticos hasta el rango de los 2 GHz.

2. Rango de Frecuencia:

   El factor limitante de un certificador es la frecuencia máxima a la que puede barrer y medir el rendimiento. Los requisitos básicos son:

   • Certificación Cat 6A: 500 MHz.⁴
   • Certificación Cat 8: 2000 MHz (2 GHz).⁹
   • El Fluke Networks DSX-8000 certifica de forma precisa hasta 2000 MHz, cumpliendo con los estándares Cat 8 / Clase I/II.9

3. La Capacidad de Barrido a 3000 MHz (Trend Networks LanTEK IV-S):

   En una decisión estratégica de diseño, el LanTEK IV-S de TREND Networks se ha fabricado con una capacidad de barrido de hasta 3000 MHz.7 El requisito actual para Cat 8 es de 2000 MHz. Este margen operativo adicional de 1 GHz sobre el estándar actual constituye una medida de preparación para el futuro (future-proofing). Al superar el límite normativo, el certificador se posiciona favorablemente ante la posibilidad de futuras revisiones de los estándares TIA o ISO/IEC, o la aparición de tecnologías de red que requieran frecuencias ligeramente superiores a los 2 GHz definidos para Cat 8. Para el cliente que realiza la inversión, esta capacidad extendida de 3 GHz ofrece una potencial vida útil del equipo más larga en términos de cumplimiento normativo, protegiendo así la inversión inicial.

 B. Diagnóstico Avanzado y Validación de Energía (PoE)

 La certificación moderna es inseparable de la validación de la entrega de energía a través de Ethernet (PoE). Con la proliferación de sistemas de alta potencia (PoE++ o 90W), la prueba de la infraestructura de cobre debe ir más allá de la mera transmisión de datos.

1. Resistencia de Desequilibrio de CC (DCRU):

   Esta medición es absolutamente esencial para cualquier proyecto que utilice PoE de alta potencia. El DCRU evalúa la igualdad de resistencia entre los dos conductores de cada par de hilos. Si existe un desequilibrio significativo, el suministro de corriente continua (CC) puede ser inestable, resultando en fallos de alimentación PoE, reinicios de dispositivos o, en escenarios extremos, sobrecalentamiento y potencial daño del cable.7 Las series LanTEK IV-S y IV-L incluyen esta medición de DCRU como parte obligatoria de la certificación de cumplimiento de PoE.4

2. Inmunidad al Ruido (TCL/ELTCTL):

   La capacidad de un cable para resistir interferencias electromagnéticas externas es crucial, especialmente en entornos industriales o de alta densidad de cables. Las pruebas de Transferencia de Pérdida Longitudinal (TCL) y la Pérdida de Transferencia de Acoplamiento (ELTCTL) certifican la inmunidad del cable al ruido. Incluir estas mediciones asegura que la instalación es robusta, un requisito que también incluyen los modelos LanTEK IV.4

3. Localización de Fallos (TDR):

   En caso de fallo, la velocidad de localización del problema define la eficiencia de la resolución de problemas (troubleshooting). Los certificadores profesionales utilizan tecnologías de Reflectometría de Dominio de Tiempo (TDR) para identificar la distancia exacta a la que se encuentra un fallo físico, como un cortocircuito, una rotura o un par dividido.4 Este diagnóstico avanzado transforma la solución de problemas de un ejercicio de conjeturas a un proceso preciso y rápido.

 C. Productividad y Flujo de Trabajo (Software y Hardware)

 La velocidad de certificación no solo depende del algoritmo de prueba, sino también de la potencia del hardware interno y la eficiencia del software de gestión.

1. Potencia de Hardware del Trend LanTEK IV-S:

   El modelo IV-S fue diseñado específicamente para aumentar la velocidad operacional. Cuenta con una mejora significativa en su plataforma, incluyendo un procesador dual-core (el doble de potencia de procesamiento que su predecesor), el doble de memoria RAM y el doble de memoria de almacenamiento, lo que permite guardar hasta 5,000 pruebas.7 Estas mejoras de hardware son la causa directa de la certificación ultrarrápida de 7 segundos.7

2. Plataformas Modulares (Fluke Versiv):

   La arquitectura de la plataforma Versiv de Fluke Networks ofrece una ventaja organizativa única. Permite que la misma unidad principal, que contiene la pantalla y el procesador, sea utilizada para múltiples tipos de pruebas (cobre DSX, certificación de fibra OLTS, y fibra OTDR) simplemente intercambiando módulos.13 Este enfoque modular consolida la formación del técnico, simplifica el inventario de equipos y reduce la redundancia de hardware en proyectos de medios mixtos.

3. Software en la Nube y Flujo de Trabajo:

   La gestión de proyectos complejos depende de sistemas en la nube que centralizan la información.

   • AnyWARE Cloud (TREND Networks): Ha sido calificado como el sistema de gestión en la nube más rápido del mundo, con una notable mejora en la velocidad de carga y generación de informes, respaldada por la infraestructura Microsoft Azure.¹² Además, ha introducido una estructura intuitiva de carpetas jerárquicas (similar a la de un PC), que permite organizar las pruebas por edificio, planta, sala o rack, facilitando enormemente la gestión de datos masivos en grandes instalaciones.¹²
   • LinkWare Live (Fluke Networks): Permite a los gestores de proyectos configurar los equipos de prueba de forma remota y monitorear el progreso del trabajo en tiempo real.¹³

 III. Ranking de los 5 Mejores Certificadores del Mercado (2024)

 El siguiente ranking evalúa los mejores certificadores profesionales basándose en su capacidad para manejar la Categoría 8, la velocidad de prueba y la robustez de su plataforma.

 Table I: Ranking Top 5 de Certificadores Profesionales (Visión General)

 A. Análisis Detallado de los Top 3 (Certificadores Cat 8/2GHz+)

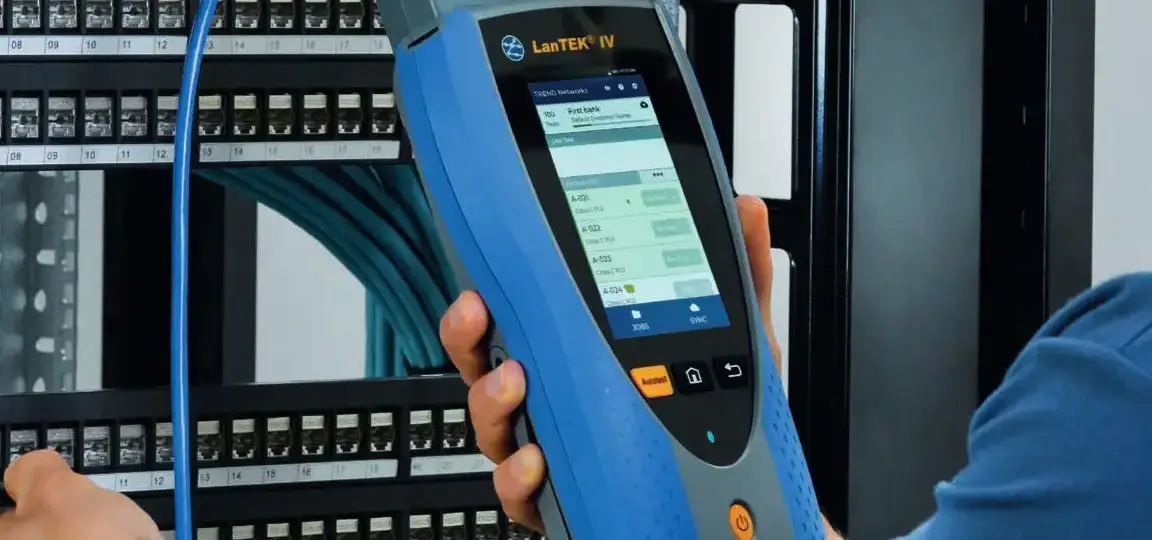

 1 Trend Networks LanTEK IV-S: La Máquina de Velocidad

 El LanTEK IV-S se establece como el certificador más rápido del mundo en la actualidad. Su capacidad para certificar y guardar un enlace Cat 6A en tan solo 7 segundos es una ventaja de productividad insuperable.⁷

• Cualidades Clave: Su superioridad se basa en el motor de hardware dual-core y su capacidad de barrido extendida a 3000 MHz. Certifica enlaces hasta Cat 8.1 y Cat 8.2, incluyendo todas las mediciones cruciales de Desequilibrio de Resistencia (DCRU) para cumplimiento de PoE.⁷ La productividad del técnico en campo se maximiza gracias a los adaptadores de enlace permanente VisiLINQ™, que integran indicadores LED codificados por colores, permitiendo al técnico verificar el estado de Pasa/Falla sin necesidad de mirar la pantalla principal.⁷ El IV-S también es totalmente compatible con los módulos FiberTEK IV para certificación de fibra.⁷

 2 Fluke Networks DSX-8000: El Estándar Modular

 El DSX-8000 es el líder de la solución de cobre dentro de la Versiv Platform de Fluke Networks, certificando hasta Cat 8 / Clase I/II con una frecuencia máxima de 2000 MHz.⁸ Su tiempo de prueba de 8 segundos para Cat 6A lo sitúa inmediatamente detrás del LanTEK IV-S en velocidad pura.¹¹

• Cualidades Clave: La fuerza estratégica del DSX-8000 reside en su plataforma Versiv.¹³ Aunque pierde un segundo en la certificación de Cat 6A frente a su competidor directo, la capacidad de la plataforma Versiv para gestionar pruebas de cobre (DSX), fibra OLTS y fibra OTDR con una sola unidad principal ofrece una consolidación incomparable. Esta unificación del sistema de gestión, junto con el software LinkWare Live, compensa la ligera diferencia de velocidad, ofreciendo el flujo de trabajo más fluido para integradores de sistemas que manejan proyectos de medios mixtos. El sistema ProjXTM también ayuda a gestionar trabajos complejos con facilidad.¹³

 3 Softing WireXpert 4500: El Especialista en Clase II

 Softing se posiciona como una alternativa de alta precisión, destacando por ser uno de los primeros en recibir la aprobación para la certificación Cat 8.2 y Clase II de ISO.¹⁵

• Cualidades Clave: El WireXpert 4500 se enfoca en la precisión del estándar ISO/IEC Clase II (hasta 2 GHz, o más en este modelo). Una característica destacada mencionada en el contexto de WireXpert es su funcionalidad de etiquetado jerárquico LBT, que optimiza la gestión y organización de las pruebas.³

 IV. Foco Específico: Análisis Comparativo LanTEK IV-S vs. LanTEK IV-L

 El análisis detallado de la serie LanTEK IV de TREND Networks revela una clara estrategia de segmentación de mercado, diseñada para optimizar los costos de capital para el contratista, independientemente de si el proyecto requiere la capacidad Cat 8 o solo la certificación de volumen de Cat 6A.

 Table II: Comparación Detallada LanTEK IV-S vs. LanTEK IV-L

 A. LanTEK IV-S: El Inversor Estratégico

 El LanTEK IV-S se dirige directamente a los contratistas de infraestructura crítica y centros de datos. Es un equipo de alto rendimiento diseñado para la máxima eficiencia. La combinación de la velocidad de prueba de 7 segundos y la capacidad de barrido a 3000 MHz le otorgan una ventaja competitiva neta en productividad y preparación tecnológica.⁷

Su gestión de datos se facilita mediante la plataforma AnyWARE Cloud, la cual utiliza una arquitectura de alta velocidad para la carga de pruebas y la generación de informes, aprovechando la potencia de procesamiento mejorada del IV-S.¹² Para maximizar el valor de esta inversión, el IV-S a menudo se ofrece en bundles que incluyen el plan de cuidado Sapphire o módulos de fibra, permitiendo ahorros de hasta 20% en la adquisición conjunta.¹²

 B. LanTEK IV-L: La Opción de Valor para Cat 6A

 El LanTEK IV-L («Lite») es una versión simplificada y más económica, lanzada para cubrir el nicho de mercado que requiere certificación profesional hasta Cat 6A / Clase EA, pero que no necesita la capacidad de 2 GHz para Cat 8.¹⁷

El LanTEK IV-L está limitado a una frecuencia de 500 MHz y certifica un enlace Cat 6A en 10 segundos.⁴ La clave de su valor es que, a pesar de ser un modelo de entrada en la serie IV, mantiene las funcionalidades esenciales del cableado avanzado moderno, como la certificación de la resistencia de desequilibrio (DCRU) para el cumplimiento de PoE++ y las mediciones de inmunidad al ruido (TCL/ELTCTL).⁴

La razón subyacente a la existencia del IV-L es la optimización del gasto. TREND Networks ha segmentado su oferta para asegurar que los clientes no incurran en el alto costo de la capacidad Cat 8 (3000 MHz) si sus proyectos se limitan a la certificación de volumen de Cat 6A. Esto permite a las empresas expandir su número de cuadrillas de campo con un certificador profesional, económico y fácil de usar, mientras reservan el modelo IV-S para los proyectos de infraestructura crítica de alto margen.¹⁷

 V. Plataformas Modulares y Ecosistemas de Software: El TCO

 El análisis de la inversión en certificadores debe ir más allá de la hoja de especificaciones y centrarse en el ecosistema, que impacta directamente el Costo Total de Propiedad (TCO) y la eficiencia operativa.

 A. La Modularidad como Estrategia de Inversión

 La estrategia modular de las plataformas de certificación es un diferenciador clave:

• Plataforma Versiv (Fluke Networks): Es el paradigma de la modularidad. Al utilizar una única unidad de visualización y procesamiento para todas las pruebas de medios (cobre DSX, fibra OLTS para pérdida y longitud, y fibra OTDR para mapeo y localización de fallos), se simplifica drásticamente la logística, el inventario y la formación de los técnicos.¹³ Esta consolidación garantiza que, independientemente del medio de transmisión, la interfaz de usuario Taptive y el sistema ProjX mantengan una experiencia de usuario consistente, eliminando errores de configuración.¹³
• Modularidad TREND Networks: Aunque el LanTEK IV-L es una solución de cobre dedicada ⁴, el LanTEK IV-S ofrece modularidad completa, permitiendo la integración de módulos FiberTEK IV para la certificación de fibra multimodo y monomodo, asegurando que la solución principal pueda crecer con las necesidades del proyecto.⁷

 B. El Impacto Operacional de la Gestión en la Nube

 Las soluciones de gestión en la nube son vitales para la coordinación de grandes proyectos. Estas plataformas permiten la colaboración en tiempo real entre los gestores de proyectos y los técnicos de campo.

1. AnyWARE Cloud: Además de la velocidad superior de carga y generación de informes ¹², la capacidad de preconfigurar listas de pruebas a partir de archivos CSV reduce significativamente el riesgo de error humano al ingresar manualmente los IDs de prueba en campo.¹⁴ El sistema también permite la modificación de identificadores de trabajo (Building / Floor / Room / Rack) incluso después de que las pruebas han sido cargadas, lo cual es fundamental para corregir errores organizacionales sin invalidar los resultados.¹⁴
2. Reportes y Aceptación: Ambos ecosistemas (AnyWARE Cloud y LinkWare Live) permiten generar informes detallados y profesionales de manera fluida, un paso crucial para obtener la aceptación del cliente y finalizar el ciclo de facturación de la instalación.¹³

 C. Soporte y Calibración (Reducción de Riesgos)

 Un certificador solo es útil si está disponible y calibrado. La precisión de los equipos de Nivel VI/2G debe validarse anualmente. Los planes de soporte determinan el verdadero TCO del equipo.

• Planes de Cuidado Sapphire (TREND Networks): El Sapphire Care Plan es una cobertura completa diseñada para minimizar los costos ocultos de propiedad. Este plan incluye la calibración anual sin cargo, las reparaciones necesarias, y un factor crucial: la provisión de un equipo de sustitución gratuito durante los períodos de calibración o reparación.⁷
• Gestión del Riesgo de Inactividad: Si un certificador de campo falla o necesita servicio, la parada operativa puede paralizar a una cuadrilla completa, lo que se traduce directamente en pérdida de ingresos y penalizaciones por retraso en el proyecto. La disponibilidad inmediata de una unidad de reemplazo, como la proporcionada por el Sapphire Care Plan ¹⁹, convierte el plan de soporte de un gasto en una estrategia esencial de mitigación de riesgos operativos. Esto asegura que el tiempo de inactividad, que es el factor de costo más impredecible en la certificación, se reduzca a prácticamente cero.

 VI. Conclusiones y Recomendaciones Estratégicas

 La elección del certificador profesional óptimo depende de una evaluación estratégica de los requisitos de la infraestructura actual, las proyecciones de crecimiento y la importancia relativa de la velocidad frente a la modularidad.

1. Recomendación para Máxima Velocidad y Preparación Futura:

   Para contratistas enfocados en proyectos de gran escala, especialmente en el sector de centros de datos que exigen la máxima eficiencia y potencial de Cat 8, la recomendación es el Trend Networks LanTEK IV-S (#1). Su tiempo de prueba de 7 segundos es el más rápido disponible, y su capacidad de barrido a 3000 MHz le confiere una robustez tecnológica que extiende la vida útil del equipo más allá de los estándares actuales de 2000 MHz.

2. Recomendación para Modularidad y Ecosistemas Consolidados:

   Para los integradores de sistemas que manejan rutinariamente proyectos de medios mixtos (cobre, fibra, OTDR) y requieren una gestión de datos y equipos unificada, la elección estratégica es el Fluke Networks DSX-8000 (#2). La arquitectura de la plataforma Versiv ofrece la curva de aprendizaje más baja y la gestión de inventario más simplificada, lo cual es invaluable para mantener la consistencia operativa en proyectos complejos.

3. Recomendación para Contratistas de Volumen con Presupuesto Optimizado:

   Cuando el enfoque principal es la certificación de alto volumen de cableado Cat 6A / Clase EA (500 MHz), pero con la necesidad de validar el cumplimiento de PoE++ (DCRU), el Trend Networks LanTEK IV-L (#5) representa la opción más rentable. Este modelo proporciona la certificación de nivel profesional requerida para las redes empresariales sin el costo inherente de la capacidad Cat 8, permitiendo una expansión eficiente del equipo de certificación en campo.

I. Resumen Ejecutivo: El Armario Rack como Pilar Estratégico de la TI Moderna

El armario rack, lejos de ser un mero contenedor metálico, constituye la columna vertebral de cualquier infraestructura de Tecnologías de la Información (TI) moderna y estructurada. Su diseño no solo está orientado a albergar hardware, sino a transformar equipos dispersos en un entorno de TI organizado, seguro y altamente eficiente.1
La importancia estratégica de los racks radica en su capacidad para asegurar la longevidad del hardware y la continuidad operativa. El valor central de esta estructura reside en su función como principal mitigador de riesgos para el equipo crítico. Al permitir la correcta integración de la gestión del cableado 2, el control térmico 3 y la seguridad física 4, un rack implementado rigurosamente puede prevenir fallas operacionales que el hardware de alta gama por sí solo no podría superar.
La selección de un armario rack implica una dualidad de consideraciones: por un lado, se debe seleccionar por capacidad dimensional (altura en Unidades Rack o ‘U’, y profundidad o fondo) 3, y por otro, por funcionalidad avanzada, incluyendo la calidad de construcción, la robustez de la refrigeración y las características de seguridad.5 Una elección bien fundamentada asegura no solo el ajuste físico, sino también el rendimiento óptimo y la escalabilidad futura de la infraestructura de red.

II. Fundamentos y Estándares del Rack para Redes Informáticas
A. Definición, Historia y Propósito Principal

Un armario rack es una estructura metálica diseñada específicamente para albergar, organizar y gestionar de manera eficiente equipos electrónicos y de telecomunicaciones esenciales, tales como servidores, switches, routers y sistemas de almacenamiento.1 Este sistema de soporte se ha vuelto fundamental para la organización y eficiencia de los equipos tecnológicos.
Desde sus inicios, los armarios rack han evolucionado significativamente, pasando de ser estructuras básicas a diseños modulares y avanzados.1 Con el crecimiento exponencial de las infraestructuras de TI y la proliferación de dispositivos, la necesidad de soluciones de almacenamiento que ofrezcan funcionalidades avanzadas como ventilación integrada y accesibilidad optimizada se volvió crítica.

B. La Estandarización Universal: 19 Pulgadas y la Unidad Rack (U)

La funcionalidad del armario rack se basa en estándares estrictos que garantizan la compatibilidad universal de los equipos. El estándar crucial es el EIA-310, la especificación definida que rige las medidas de los racks.6
La medida clave de la industria es el ancho de 19 pulgadas (aproximadamente 48.26 cm), que define la distancia entre los perfiles de montaje.8 Esta estandarización es esencial, ya que garantiza que el hardware de cualquier fabricante (ya sea un servidor, un
switch, o un SAI) sea compatible con el rack de cualquier otro fabricante. Esta fiabilidad universal minimiza la fricción en la planificación y la implementación, permitiendo a las organizaciones enfocarse en la funcionalidad del equipo en lugar de en su adaptación física.9
La altura útil se mide en Unidades Rack (U). Una U es la unidad de medida utilizada para cuantificar el espacio de los servidores y otros componentes.8 La especificación EIA-310 establece que
1U equivale exactamente a 1.75 pulgadas (44.45 mm) de altura interior útil.3 Los equipos se dimensionan y se fabrican en múltiplos de esta unidad (ej., 2U, 4U). Es fundamental destacar que la U es siempre una medida interior útil para el enracado 3, lo que diferencia esta medida de la altura exterior total del armario. No distinguir entre las medidas exteriores (chasis y puertas) y las interiores útiles puede llevar a errores de compra graves, donde el espacio para el cableado estructurado se vuelve insuficiente.
Además del estándar de 19 pulgadas, existen unidades de medio rack que ocupan un número específico de U, pero solo la mitad del ancho de 19 pulgadas, permitiendo el montaje de dos equipos lado a lado en la misma altura.6 Para el sector de telecomunicaciones y operadoras, el estándar
ETSI define racks de 21 pulgadas, diseñados para sus equipos específicos.10
Tabla 1: Estándares de la Unidad Rack (U)

Unidades Rack (U)
Altura en Pulgadas (in)
Altura en Milímetros (mm)
Uso Típico
1U
1.75 in
44.45 mm
Paneles de parcheo, switches compactos 8
7U
12.25 in
311.15 mm
Racks murales intermedios
24U
42.00 in
1066.80 mm
Racks de suelo medianos (PYMES)
42U
73.50 in
1866.90 mm
Estándar en la mayoría de los Data Centers 3
III. Utilidad Estratégica en el Centro de Trabajo

La implementación de armarios rack en el entorno laboral ofrece beneficios tangibles que impactan directamente en la eficiencia, seguridad y escalabilidad de las operaciones de TI.

A. Organización y Gestión de la Complejidad

La función primordial del rack es la centralización y la organización de activos. Almacena de manera sistemática servidores, switches, routers y dispositivos de seguridad en un único punto seguro.1 Esto facilita enormemente la implementación del cableado estructurado, ya que el diseño del rack permite la integración de guías, bandejas y paneles de parcheo que ordenan los cables.1 Esta ordenación no es solo estética, sino crucial para la operatividad y la rápida resolución de problemas.

B. Optimización del Espacio y Densidad

Los armarios rack están diseñados para aprovechar al máximo el espacio disponible, especialmente en entornos empresariales donde este recurso es valioso.11 El diseño vertical maximiza la capacidad de almacenamiento. Mientras que las unidades pequeñas (1U) buscan maximizar la densidad de equipos como
switches 8, las unidades de mayor tamaño (3U o más) permiten la integración robusta de hardware más complejo y voluminoso.
Sin embargo, es importante considerar que el impulso por la «máxima densidad» incrementa inevitablemente la carga térmica (medida en KW/h) en un volumen reducido. Esto requiere una inversión compensatoria en estrategias de refrigeración de precisión.12 Por lo tanto, un análisis de costo total de propiedad (TCO) debe sopesar el ahorro de espacio frente al costo operativo de la gestión térmica de alta densidad.

C. Seguridad Física y Protección de Activos

La protección física es una utilidad crítica. Los armarios cerrados, equipados con puertas y laterales con cerradura, proporcionan la defensa perimetral esencial que protege el hardware contra daños accidentales, la acumulación de polvo y, lo más importante, las intrusiones no autorizadas.4 Esta capa de seguridad física es el primer punto de defensa para los datos críticos.

D. Mantenimiento y Operatividad

Un rack bien organizado es sinónimo de eficiencia operativa. La estructura proporciona fácil acceso a los dispositivos para las labores de mantenimiento, los ajustes de conexión y la administración del sistema.11 Esta accesibilidad se traduce en una reducción significativa del Tiempo Medio de Reparación (MTTR) durante una falla. La utilidad de una excelente organización se mide en los minutos u horas de inactividad que se evitan: si un cable está etiquetado correctamente y el
switch es accesible, la capacidad del personal técnico para identificar, acceder y reemplazar un componente bajo presión se optimiza considerablemente, minimizando las pérdidas de negocio.
La estructura organizada también facilita la implementación de un plan de mantenimiento preventivo regular, incluyendo la limpieza de ventiladores y la revisión de conexiones, lo cual prolonga la durabilidad del equipo.15

E. Escalabilidad y Adaptabilidad (Future-Proofing)

Los racks de 19 pulgadas están inherentemente diseñados para adaptarse a las necesidades cambiantes de la empresa.11 Para garantizar la escalabilidad futura, los expertos recomiendan aplicar la
Regla del 25%: dejar un espacio libre adicional de unidades U (aproximadamente un 25% del total del espacio utilizado).1 Este
buffer de crecimiento garantiza la capacidad de expansión y futuras modificaciones de la infraestructura sin requerir esfuerzos excesivos o inversiones inmediatas en espacio físico adicional.

IV. Tipologías de Armarios Rack y Criterios de Aplicación

La selección de la tipología del armario rack es el primer paso estratégico que determina la viabilidad y la utilidad de la infraestructura de red en un centro de trabajo.

A. Clasificación por Ubicación y Capacidad

La primera decisión clave es determinar si el rack se montará en la pared o en el suelo 3:
Armario Rack Mural (Wall Mount): Se recomienda para entornos con espacio limitado, como oficinas pequeñas, o para servir como rack de planta o zona con un volumen reducido de puntos de voz y datos.3 Están diseñados para alojar equipos ligeros (routers, switches pequeños, paneles de parcheo) y ofrecen una capacidad de carga limitada (ej. hasta 15 Kg).17 Típicamente tienen una profundidad más baja (ej. 300 mm).17
Armario Rack de Suelo (Floor Standing): La opción preferida para salas de servidores, PYMES y centros de datos. Son necesarios para instalaciones complejas de cableado estructurado o para albergar servidores y sistemas de TI robustos.3

B. Clasificación por Diseño Estructural

Racks Cerrados (Cabinets): Ofrecen la máxima protección, un entorno ordenado y, crucialmente, permiten el control preciso del flujo de aire y la seguridad física mediante puertas con llave.13 Son el estándar en oficinas y centros de datos tradicionales.
Racks de Marco Abierto (Open Frame): Proporcionan máxima accesibilidad y ventilación natural. Su uso se limita generalmente a laboratorios o a áreas internas de centros de datos de alta seguridad, donde el control ambiental se gestiona a nivel de sala y el acceso constante es necesario para pruebas o gestión.20

C. Diferenciación por Función: Redes vs. Servidores

Los armarios rack de 19 pulgadas se optimizan según el tipo de equipo principal que alojarán:
Racks de Comunicaciones/Redes: Su enfoque es el cableado estructurado de alta densidad y los dispositivos de red. El ancho recomendado es de 800 mm.3 Este ancho adicional es esencial porque proporciona espacio extra a los lados de los perfiles de 19 pulgadas para la canalización vertical (reductores). Este espacio resulta ser una inversión en mantenimiento, ya que facilita enormemente la organización del cableado, minimiza la obstrucción del flujo de aire y reduce el tiempo de intervención del técnico.3
Racks de Servidores (Datacenter): Pensados para equipos de TI profundos (servidores, sistemas UPS).10 Requieren una mayor profundidad (típicamente
1000 mm o 1200 mm) para acomodar el tamaño del equipo y dejar espacio libre para el cableado trasero y la gestión térmica.21 Además, poseen una capacidad de carga significativamente más elevada (hasta 1000 kg).21
En la actualidad, en entornos de Edge Computing y micro-CPDs 4, la distinción se ha difuminado. Muchas organizaciones están optando por racks profundos (1000 mm+) y anchos (800 mm) que combinan la gestión de cableado de las comunicaciones con la capacidad de alojamiento de servidores y sistemas de alimentación ininterrumpida (SAI).

D. Soluciones Especializadas

Existen soluciones adaptadas a entornos específicos 22:
Rack Acústico: Diseñados con materiales insonorizantes para reducir el ruido generado por los equipos activos, adecuados para oficinas.
Rack Climatizado: Integran sistemas de refrigeración dedicados. Son idóneos para ubicaciones remotas o Edge Computing, donde el aire acondicionado de sala es inexistente o insuficiente.10
Rack Exterior (IP65): Fabricados para entornos que demandan una alta protección contra condiciones ambientales adversas, como polvo y humedad.21

V. Gestión Operacional I: Cableado Estructurado y Distribución de Energía

La eficiencia de un armario rack depende directamente de la calidad de su cableado y su sistema de alimentación.

A. Principios del Cableado de Alta Densidad

La gestión del cableado de alta densidad es crucial para maximizar el espacio y mejorar la eficiencia operativa.23 Una planificación exhaustiva del diseño es fundamental, identificando la ubicación precisa de cada equipo y el trayecto que seguirán los cables para reducir el riesgo de interferencias y enredos.2
Los accesorios son clave para el orden:
Paneles de Parcheo (Patch Panels): Elementos esenciales que permiten conectar y desconectar cables de red fácilmente sin modificar el cableado estructurado primario, lo que agiliza la resolución de problemas.2
Guías y Pasacables (CBM): Dispositivos, a menudo de 1U de altura con anillos metálicos, que se instalan horizontal y verticalmente para mantener los cables en su lugar, evitando los enredos y, críticamente, la obstrucción del flujo de aire dentro del rack.2
Gestión del Exceso de Cables: Se recomienda el uso de organizadores flexibles como velcros o clips, en lugar de bridas de plástico, para facilitar el movimiento y la gestión segura.2

B. Mitigación de Interferencia y Segregación

La mala gestión del cableado tiene un impacto directo en el rendimiento y la supervivencia del hardware. El desorden no es solo una cuestión estética; los cables amontonados obstruyen el flujo de aire vital, creando puntos calientes (hotspots) que aceleran el deterioro del equipo.3
Para garantizar la integridad de la transmisión de datos, es práctica recomendada separar físicamente los cables de alimentación de los cables de datos. Utilizar bandejas y conductos separados para cada tipo de cableado reduce el ruido electromagnético (EMI) y previene interferencias.2

C. Distribución de Energía (PDU, UPS, ATS)

La distribución eléctrica dentro del rack debe ser robusta y redundante:
Unidades de Distribución de Energía (PDU): Son regletas especializadas que se montan horizontalmente (ocupando U) o verticalmente. Al seleccionarlas, se debe definir el tipo y número de tomas (Schuko, C13, C19), el amperaje (16A, 32A) y la fase (monofásica o trifásica).3 Las PDUs más avanzadas ofrecen tecnología de monitorización y control vía IP. La PDU monitorizada se convierte en una herramienta de gestión remota crucial, permitiendo a los operadores monitorear el consumo, recibir alertas y controlar remotamente tomas específicas (salidas conmutadas), algo indispensable en racks remotos o de
Edge Computing.
Sistemas de Alimentación Ininterrumpida (SAI/UPS): Proporcionan la autonomía y protección eléctrica necesarias para el hardware.3 Un punto crítico de seguridad es la ubicación del SAI: debe instalarse dentro del rack o armario 24 para asegurar que no pueda ser desactivado o manipulado por un intruso, garantizando la protección eléctrica del sistema.
Interruptores de Transferencia Automática (ATS): Dispositivos que proporcionan redundancia en el suministro eléctrico. Combinan dos fuentes de alimentación (ej. red convencional y SAI) y cambian automáticamente a la fuente alternativa si la principal falla, garantizando la continuidad operativa sin intervención manual.3

VI. Gestión Operacional II: Control Térmico y Flujo de Aire

El control térmico es el factor más determinante para la longevidad y el rendimiento del equipo de TI. Un ambiente térmico inadecuado puede reducir la vida útil del hardware hasta en un 50%.3

A. El Imperativo de la Temperatura y la Humedad

Es esencial mantener una temperatura de entrada óptima para maximizar las prestaciones y la durabilidad.3
Además de la temperatura, la gestión de la humedad es crítica. Una humedad excesiva puede causar condensación y dañar los sistemas, mientras que una humedad demasiado baja incrementa el riesgo de descarga electrostática (ESD), que puede ser fatal para los componentes electrónicos.25 Los sistemas de enfriamiento para estos entornos deben diseñarse para maximizar el enfriamiento sensible (eliminación de calor) minimizando la humidificación constante.

B. Estrategias de Ventilación Pasiva y Flujo de Aire

Antes de recurrir a la refrigeración activa, se deben implementar estrategias de flujo de aire pasivo:
Paneles Ciegos (Blanking Panels): Son accesorios de 1U o 2U que se instalan en las unidades vacías del rack.3 Su uso es obligatorio para garantizar un flujo de aire adecuado, ya que evitan la recirculación del aire caliente (que sale por la parte trasera) hacia la parte delantera (donde se toma el aire frío).3
Laterales Ciegos: La arquitectura moderna utiliza laterales ciegos para forzar un flujo de aire estricto de frontal-trasero, separando físicamente el aire frío de entrada del aire caliente de salida.3
Puertas Perforadas: Las puertas (especialmente la trasera) deben ser de chapa perforada para maximizar la evacuación del calor.3

C. Ventilación Activa y Capacidad de Disipación

Para cargas térmicas bajas a medias, se utiliza ventilación activa:
Unidades de Ventilación Bajo Techo: Son la opción más común, ya que aprovechan el flujo natural del calor hacia arriba y no consumen espacio útil en el bastidor.3
Cálculo de Disipación: Como guía orientativa, cada ventilador disipa entre 80 y 100 metros cúbicos por hora (). Se estima que se necesitan aproximadamente dos ventiladores para disipar un kilovatio hora (), equivalente a 3400 BTU/h.3
Control Inteligente: Se recomienda el uso de un termostato para controlar el encendido y apagado de los ventiladores, lo que prolonga su vida útil y reduce el consumo energético, evitando el uso continuo.3

D. Soluciones de Refrigeración de Precisión y Alta Densidad

Cuando la carga térmica es elevada (superando los 1.5 kW), los sistemas de aire acondicionado de confort de los edificios son inadecuados. Carecen de la precisión y la confiabilidad continua requeridas para gestionar el calor concentrado de TI.25
Enfriamiento Exclusivo (In-Rack): Para estas cargas, se requiere refrigeración exclusiva. Soluciones como la refrigeración por expansión directa (DX) 26 o sistemas de refrigeración de precisión inteligente integrados en el rack (
in-rack) 12 ofrecen un control preciso de la temperatura y una distribución uniforme del enfriamiento, especialmente en espacios reducidos.
Desafíos en Armarios Distribuidos: En ubicaciones remotas (Edge) o distribuidas (ej. hospitales), el riesgo de fallo es alto, y la falta de monitoreo puede provocar que las fallas de enfriamiento tarden días en detectarse.25 Por ello, se requieren diseños compactos, escalables y, fundamentalmente, sistemas de enfriamiento confiables diseñados para una vida útil prolongada (ej. 10 años) y con capacidad de monitoreo remoto.25
El uso de estrategias pasivas, como los paneles ciegos, maximiza la efectividad del enfriamiento activo al eliminar la mezcla de aire. Esto permite que las unidades de refrigeración operen con mayor eficiencia (mejorando el PUE) y con menor capacidad, lo que se traduce en un ahorro energético directo.
Tabla 2: Requisitos de Climatización y Disipación en Racks

Carga Térmica Estimada
Disipación ()
Estrategia de Enfriamiento Recomendada
Accesorios Esenciales
Baja (Redes Ligeras)
< 1 kW
Ventilación activa con termostato (bajo techo)
Paneles ciegos, Laterales ciegos 3
Media (PYME, Cargas Mixtas)
1 kW a 3 kW
Ventilación de alta capacidad + Enfriamiento de precisión en sala
Flujo frontal-trasero garantizado, Monitoreo de temperatura 25
Alta (Servidores/DC Edge)
> 3 kW
Refrigeración In-Rack (DX o Agua Helada)
Sistemas de contención, Enfriamiento de precisión inteligente 12
E. Eficiencia Energética

La eficiencia energética es un foco de diseño crucial. Se busca maximizarla mediante el uso de fuentes de alimentación (PSU) que cumplen con estándares rigurosos, como 80 Plus Titanium.27 La innovación en componentes, como el uso de dispositivos de banda ancha (Nitruro de Galio – GaN), permite topologías de mayor eficiencia y velocidades de conmutación más rápidas, aumentando la densidad de potencia sin comprometer el rendimiento.27
Además, las arquitecturas modernas favorecen la alimentación modular y las canalizaciones de barras abiertas para reducir el cableado tradicional y disminuir la pérdida de energía en la distribución.28

VII. Seguridad Física y Protección de Activos Críticos

La seguridad física de los armarios rack es un componente no negociable para la protección de los activos de TI y la integridad de los datos.

A. Conceptos Fundamentales y Estabilidad

Los armarios de seguridad TI ofrecen protección física integral contra daños y manipulación.4 La durabilidad y resistencia se logran mediante el uso de chapa gruesa y un diseño estructural robusto, como los racks de cuatro postes, que aseguran una mejor distribución del peso, especialmente para servidores y sistemas UPS pesados.29
En entornos geográficamente vulnerables, la estabilidad estructural se verifica mediante normas de cumplimiento sísmico, como Telcordia GR-63-CORE, garantizando la resiliencia del rack ante vibraciones o actividad sísmica.29

B. Mecanismos de Seguridad y Control de Acceso

La seguridad perimetral del rack se logra mediante:
Sistemas de Cierre Avanzados: Puertas frontales y laterales con cerradura de seguridad.18
Control de Acceso al Nivel del Rack: Dispositivos de red específicos permiten el control de acceso local y remoto. Estos sistemas incluyen lectores de proximidad, tarjetas y sensores de puerta (ej. NetBotz), lo que garantiza que solo el personal autorizado pueda acceder al equipo.30
En sectores altamente regulados, como el de la salud 25, proteger el funcionamiento continuo del equipo y evitar fallas prematuras se convierte en un requisito regulatorio para la protección de la información sensible. El rack cerrado, en estos casos, es un punto de cumplimiento normativo.
Una práctica avanzada de seguridad física es ubicar los sistemas UPS dentro de los racks o armarios.24 Esto evita que un posible intruso pueda desactivar el suministro eléctrico de protección, asegurando la autonomía crítica del sistema.

VIII. Criterios de Selección y Dimensionamiento Riguroso (Metodología de Compra)

La elección del armario rack adecuado requiere una metodología rigurosa basada en el análisis de las necesidades actuales y futuras.

A. Paso 1: Determinar la Ubicación y el Tipo

La decisión inicial es entre un rack mural o de suelo, y si la función principal será para servidores o para cableado de red.3
Para predominio de equipos de red y alta densidad de cableado, el ancho de 800 mm es ideal.3
Para predominio de servidores y equipos de gran profundidad, se requiere un ancho de 600 mm o 800 mm, pero con un fondo superior.

B. Paso 2: Cálculo Preciso de la Altura (U)

Se deben contabilizar todas las unidades U ocupadas por el equipo actual. A este total se le debe añadir un buffer de crecimiento del 25% de espacio libre extra.3 Ignorar este margen de expansión impone un costo de inflexibilidad a largo plazo. Si no hay limitaciones de altura, la medida estándar más utilizada es
42U.3

C. Paso 3: Cálculo del Fondo (Profundidad Máxima de Equipos)

El fondo del armario rack debe calcularse aplicando la Regla de los 150 mm. El fondo exterior del rack debe ser igual a la profundidad máxima del equipo más 150 mm.3 Este espacio adicional es obligatorio para alojar cables de conexión, conectores de alimentación, asas y elementos de fijación traseros sin forzar el cableado o impedir el cierre de la puerta. Un fondo insuficiente es un error de dimensionamiento que restringe futuras opciones de
hardware.

D. Paso 4: Evaluación de la Capacidad de Carga y Estabilidad

Es esencial verificar la capacidad de carga estática del rack. Los modelos destinados a Datacenters deben soportar hasta 1000 kg.21 Se debe priorizar el uso de racks de cuatro postes, que garantizan la distribución uniforme del peso, vital para la estabilidad de servidores y baterías UPS pesadas.29

E. Paso 5: Patas, Ruedas y Movilidad

La configuración estándar incluye patas niveladoras para asegurar la estabilidad. Si el rack requiere movilidad, se deben seleccionar ruedas, verificando siempre su capacidad de carga máxima y si incorporan sistemas de frenado.3

IX. Los Mejores Armarios Rack: Características de Calidad y Durabilidad

Al buscar las soluciones más avanzadas, la calidad se define por la ingeniería, la durabilidad y la capacidad de integrar soluciones activas que aseguren la gestión del rendimiento a largo plazo.

A. Atributos Fundamentales de Calidad y Durabilidad

Los armarios rack de calidad superior se distinguen por:
Construcción Inigualable: Los rieles de montaje deben estar fabricados con acero de 2 mm o más de espesor, lo que garantiza la resistencia necesaria para el montaje de PC industriales o servidores pesados de 2U o 4U.1
Diseño Modular y Accesibilidad: Un diseño bien ejecutado debe ser modular y permitir una fácil instalación y acceso, facilitando las tareas de mantenimiento.1
Ingeniería de Estabilidad: La verdadera calidad se mide en la capacidad estructural para soportar cargas estáticas extremas (hasta 1000 kg) y, si es necesario, cumplir con los estándares de resistencia sísmica.21

B. Componentes y Accesorios Esenciales de Alto Rendimiento

Los racks de alto rendimiento son ecosistemas que integran componentes clave:
Bandejas: Además de las fijas, las bandejas deslizantes o extraíbles facilitan la instalación y gestión de los equipos informáticos sin necesidad de desmontar o manipular otros sistemas.10
Sistemas de Refrigeración Avanzada: Incluyen soluciones específicas como unidades de refrigeración de 3.5 kW integradas y accesorios para la administración profesional del flujo de aire (como SmartCabinet de Vertiv).9
Sistemas de Energía Inteligentes: Incorporan PDUs conmutadas y monitorizadas a nivel de salida con bloqueo (para evitar desconexiones accidentales) y SAIs online de doble conversión para máxima protección eléctrica y disponibilidad.33

C. Fabricantes Líderes y Soluciones Integradas

Los principales fabricantes (como Vertiv, APC, Rittal) han impulsado un cambio de paradigma: el rack ya no es una caja pasiva, sino una infraestructura activa e inteligente. Las soluciones líderes son ahora Soluciones Integradas (o Smart Solutions) 9, que se entregan prediseñadas con gestión de cables, protección eléctrica, enfriamiento y monitoreo integrados.33
Ejemplos de Alta Gama: Líneas como el Vertiv VR Rack están diseñadas con un enfoque meticuloso en la gestión de cables y flujo de aire, ofreciendo profundidades flexibles (1100 mm y 1200 mm) para adaptarse a los servidores más grandes.33 Estas infraestructuras incluyen tarjetas de comunicación (COMM/SNMP) y software de monitoreo.
Esta integración permite a las empresas gestionar el rendimiento, la eficiencia energética y la seguridad de forma centralizada y remota, lo cual es fundamental para las estrategias de TI descentralizadas.
Tabla 3: Criterios de Selección: Redes vs. Servidores

Criterio
Rack de Comunicaciones/Redes (PYME/Planta)
Rack de Servidores (Datacenter/CPD)
Función Principal
Alojamiento de switches, routers, patch panels
Alojamiento de servidores, UPS y almacenamiento
Ancho Recomendado
800 mm (para canalización vertical) 3
600 mm o 800 mm
Fondo Típico
600 mm a 800 mm
1000 mm a 1200 mm 21
Capacidad de Carga
Media (Menos de 500 kg)
Alta (Hasta 1000 kg) 21
Enfriamiento Típico
Ventilación bajo techo y pasiva 3
Enfriamiento In-Rack o de precisión 12
Prioridad
Gestión del cableado y accesibilidad 2
Densidad de equipos y gestión térmica 25

X. Conclusiones y Plan de Implementación Recomendado

Los armarios rack son estructuras fundamentales que ofrecen un valor estratégico innegable en cualquier centro de trabajo. Sus utilidades principales son la organización eficiente, la seguridad física de los activos y la optimización de las condiciones ambientales para garantizar la longevidad del hardware.
Para una implementación exitosa, se recomienda seguir los siguientes pasos críticos:
Dimensionamiento Riguroso: No comprometer la altura (U) ni el fondo. Aplicar la regla de los 150 mm de buffer para cableado y el 25% de espacio libre para crecimiento, incluso si el coste inicial es ligeramente superior. Esta previsión elimina el costo de la inflexibilidad futura.
Planificación del Flujo de Aire: El cableado desordenado es un riesgo térmico. Instalar paneles ciegos en todas las U vacías y usar racks cerrados con laterales ciegos para forzar el flujo de aire frontal-trasero.
Evaluación Térmica: Si la carga térmica supera los 1 kW/h, se debe considerar seriamente la implementación de ventilación activa con termostato o, para cargas elevadas, soluciones de enfriamiento de precisión in-rack que superen las limitaciones de los sistemas de aire acondicionado de confort.
Seguridad Integrada: Utilizar racks cerrados de cuatro postes para estabilidad y capacidad de carga, e implementar sistemas de control de acceso a nivel de rack, junto con la práctica de ubicar los sistemas UPS dentro del armario para proteger la continuidad eléctrica.
En resumen, la elección del «mejor» armario rack no se basa en el precio más bajo, sino en la calidad de construcción (acero robusto, cumplimiento sísmico) y la capacidad de integrar sistemas activos de monitoreo y gestión de energía y refrigeración. Esto asegura que la infraestructura de TI no solo funcione hoy, sino que pueda escalar y mantenerse de manera eficiente y segura en el futuro, adaptándose a tendencias como la modularidad, la sustentabilidad y la integración de la tecnología IoT.1

Quizás alguna vez has intentado sumergirte en el mundo de la normativa eléctrica y te has encontrado con un documento denso y abrumador. ¡No eres el único! Los textos legales y técnicos, como el Reglamento Electrotécnico para Baja Tensión (REBT), pueden parecer un laberinto de términos complejos e instrucciones interminables. Pero no te preocupes, el objetivo de esta guía es cambiar eso. Vamos a desmitificar la normativa eléctrica en España y a entenderla no como una simple obligación, sino como un manual de seguridad esencial. Piensa en este documento como el libro de jugadas que garantiza que tu hogar sea un lugar seguro, eficiente y confortable, donde la electricidad trabaja para ti sin riesgos.
En su esencia, el REBT es la piedra angular de la seguridad eléctrica en España. Es un reglamento que establece las condiciones técnicas y las garantías que deben cumplir las instalaciones eléctricas conectadas a una fuente de suministro dentro de los límites de baja tensión, es decir, aquellas que son iguales o inferiores a 1000 voltios en corriente alterna o 1500 voltios en corriente continua. Su propósito principal es proteger la integridad de las personas y los bienes, asegurar el correcto funcionamiento de las instalaciones, prevenir perturbaciones y contribuir a la fiabilidad y eficiencia de la red.
Para lograr estos objetivos, el REBT se divide en una serie de capítulos detallados conocidos como Instrucciones Técnicas Complementarias (ITC). El reglamento principal establece los principios generales, mientras que las ITC profundizan en aspectos específicos. Por ejemplo, la ITC-BT-25 regula las instalaciones interiores en viviendas, mientras que la ITC-BT-27 se ocupa de los requisitos particulares para locales con bañeras o duchas. Esta estructura modular permite abordar cada tipo de instalación con precisión, asegurando que cada rincón de tu hogar cumpla con los más altos estándares de seguridad.

Los Guardianes de tu Hogar: El Cuadro Eléctrico y sus Héroes silenciosos

El cuadro eléctrico, ese panel que a menudo pasa desapercibido en la entrada de tu casa, es el centro neurálgico de la instalación eléctrica de tu hogar. No es solo una caja con interruptores; es el puesto de mando donde residen todos los «guardianes» que protegen tu instalación y a sus habitantes.

El Guardián Principal: Interruptor General Automático (IGA)

El IGA es el primer elemento de protección en tu cuadro eléctrico. Su nombre lo dice todo: es un interruptor general que actúa de forma automática. Su función es proteger la totalidad de la instalación contra cortocircuitos y sobrecargas. Si, por ejemplo, conectas demasiados aparatos al mismo tiempo y superas la potencia máxima de tu hogar, el IGA cortará la corriente de toda la casa. Esto evita un sobrecalentamiento peligroso en los cables que podría desencadenar un incendio. Para una instalación doméstica, el REBT exige que el IGA tenga una intensidad mínima de 25 amperios.

El Socorrista de la Vida: Interruptor Diferencial (ID)

Si el IGA protege la instalación, el interruptor diferencial se centra en la seguridad de las personas. Su superpoder es detectar fugas de corriente. Bajo un funcionamiento normal, la corriente que entra por un cable de fase y la que sale por el cable neutro de un circuito son idénticas. Sin embargo, si una persona toca un aparato defectuoso, una parte de esa corriente se desviará a través de su cuerpo hacia la tierra. El diferencial detecta esta sutil diferencia o «fuga» de corriente y corta el suministro en milisegundos, salvándote de una electrocución. Para uso doméstico, la normativa establece que la sensibilidad de este dispositivo debe ser de 30 mA, un umbral lo suficientemente bajo como para garantizar una protección efectiva.
Este dispositivo no solo te protege de descargas, sino que también previene incendios. Si una fuga de corriente persiste sin ser detectada, podría generar chispas o un sobrecalentamiento en el cableado que no sería suficiente para activar los protectores contra sobreintensidad, pero sí para iniciar un fuego.
Una de las características más importantes de un interruptor diferencial es su botón de prueba, generalmente marcado con una «T». Pulsar este botón simula una pequeña fuga, haciendo que el interruptor salte. Es una forma sencilla de verificar que el mecanismo de disparo funciona correctamente, y se recomienda realizar esta prueba al menos una vez al mes para tu total tranquilidad.

Los Policías de Circuito: Pequeños Interruptores Automáticos (PIAs)

Mientras que el IGA es el guardián de la entrada, los Pequeños Interruptores Automáticos (PIAs), también conocidos como interruptores magnetotérmicos, son los policías que vigilan cada circuito individual de tu hogar. Cada circuito (iluminación, enchufes de la cocina, lavadora, etc.) tiene su propio PIA. Esto significa que si se produce un cortocircuito o una sobrecarga en un solo circuito, solo el PIA de ese circuito saltará, dejando el resto de la casa con electricidad. El PIA es el escudo de los aparatos y los cables, mientras que el diferencial protege a las personas.
La seguridad eléctrica es un sistema de capas. El IGA proporciona una protección general, los diferenciales se centran en la protección humana contra fugas, y los PIAs ofrecen una protección detallada para cada circuito. Esta redundancia en la protección es un pilar fundamental del REBT para garantizar que una falla en un punto no comprometa la seguridad de toda la instalación.

El Escudo Electrónico: Protección contra Sobretensiones

Este dispositivo es un elemento crucial en las instalaciones modernas. Su función es proteger tus aparatos electrónicos de los picos de tensión inesperados, causados tanto por fenómenos atmosféricos como los rayos, como por fallos en la red. Existen dos tipos de protectores:
Protectores contra sobretensiones transitorias: Evitan daños por picos de tensión momentáneos, como los causados por un rayo.
Protectores contra sobretensiones permanentes: Actúan cuando la tensión se mantiene elevada por un periodo prolongado.
Según la normativa actual, la instalación de protectores contra sobretensiones es obligatoria en las nuevas instalaciones, especialmente en zonas con un alto riesgo de descargas atmosféricas.
Los Guardianes de tu Cuadro Eléctrico
Elemento
IGA
Interruptor Diferencial (ID)
Pequeño Interruptor Automático (PIA)
Protector de Sobretensión

La Red de Seguridad Invisible: Tu Sistema de Puesta a Tierra

Si el interruptor diferencial es el socorrista, el sistema de puesta a tierra es el camino de evacuación. Sin él, el socorrista no podría hacer su trabajo de forma tan efectiva. El sistema de puesta a tierra, que se identifica por el distintivo cable de color verde y amarillo, es una de las protecciones más importantes para la seguridad de las personas y las instalaciones. Su función es ofrecer un camino de baja resistencia para las corrientes de fuga, desviándolas de la instalación y de las personas directamente hacia el terreno.
La eficacia de esta protección reside en su interconexión con el interruptor diferencial. Cuando un aparato eléctrico presenta un fallo de aislamiento, su carcasa metálica puede quedar «activada» o «electrificada». En ese momento, el cable de tierra, conectado a la carcasa, proporciona una ruta de escape para la corriente. Esta corriente de fuga, al fluir a través del cable de tierra hacia el electrodo enterrado en el suelo, crea el desequilibrio que el diferencial está diseñado para detectar. El diferencial, al percibir esta fuga, salta y corta el suministro eléctrico.
Sin un sistema de puesta a tierra funcional, la situación es muy diferente. Si un aparato presenta un fallo de aislamiento y nadie lo toca, la corriente de fuga no tiene por dónde escapar. La carcasa del aparato permanece «viva», y el interruptor diferencial no detecta el problema porque no hay diferencia entre la corriente que entra y la que sale del circuito. Es solo cuando una persona toca la carcasa que se crea una nueva ruta de escape para la corriente a través de su cuerpo. En este caso, el diferencial reaccionará y cortará la corriente, pero no antes de que la persona haya recibido una descarga. El sistema de puesta a tierra, por lo tanto, no solo ofrece un camino para la corriente de falla, sino que también garantiza que el diferencial pueda actuar antes de que una persona complete el circuito, protegiendo así la vida.

Zonas de Riesgo, Zonas de Seguridad: Reglas Especiales para Baños y Cocinas

En la normativa eléctrica, no todas las estancias son iguales. Los baños y las cocinas, por su combinación de agua y electricidad, requieren una atención especial. La regulación se basa en el principio de la prevención: en lugar de esperar a que ocurra una fuga de corriente y que los dispositivos de protección actúen, la normativa crea barreras físicas que impiden que los riesgos se materialicen.

El Baño: El Respeto Mutuo entre Agua y Electricidad (ITC-BT-27)

La ITC-BT-27 divide el espacio de los baños en «volúmenes» o zonas de seguridad, que se definen por la distancia a la bañera o la ducha. Cada zona tiene requisitos muy específicos sobre qué aparatos y mecanismos eléctricos pueden instalarse. El objetivo es que, incluso si un aparato se moja, la tensión sea tan baja que no represente un peligro.
Volumen 0: El Corazón del Peligro. Este es el interior de la bañera o el plato de ducha. La normativa lo prohíbe todo. No se permiten enchufes, interruptores, ni ningún tipo de mecanismo. La única excepción son los equipos diseñados específicamente para ser sumergidos, que funcionan con una muy baja tensión de seguridad (MBTS), no superior a 12 V. Estos aparatos deben tener un grado de protección mínimo de IPX7 (protección contra inmersión).
Volumen 1: La Zona de Salpicaduras. Esta zona se extiende verticalmente por encima de la bañera o la ducha hasta una altura de 2,25 metros. En este volumen, solo se permiten equipos de MBTS (a 12 V) con un grado de protección mínimo de IPX4 (protección contra salpicaduras de agua). Los enchufes convencionales están prohibidos.
Volumen 2: La Zona de Amortiguación. Esta zona es una extensión del volumen 1, que se extiende hasta 0,6 metros más allá del límite de la bañera o ducha. Aquí se permiten equipos de MBTS de hasta 50 V con protección IPX4. Las luminarias convencionales (230V) también están permitidas, pero solo si se instalan por encima de la altura de 2,25 metros.
Volumen 3: La Zona Segura. Esta es la zona más distante, a partir de 0,6 metros de la bañera o ducha. Aquí ya se permiten enchufes habituales de 16 A / 230 V. Sin embargo, deben estar a una distancia mínima de 60 centímetros del borde de la bañera o ducha y protegidos por un interruptor diferencial de 30 mA. El grado de protección mínimo exigido para los aparatos es IPX1 (protección contra goteo de agua vertical).
Zonas de Seguridad en el Baño (ITC-BT-27)

La Cocina: La Central Eléctrica del Hogar (ITC-BT-25)

La cocina concentra la mayor cantidad de aparatos de alto consumo en la vivienda, lo que la convierte en una de las áreas más exigentes en términos de diseño eléctrico. El REBT, a través de la ITC-BT-25, requiere que la instalación esté dividida en circuitos independientes para garantizar la seguridad y evitar sobrecargas. Esta división es clave para prevenir que un fallo en un electrodoméstico afecte al resto de la casa.
La electrificación básica de una vivienda, que es el mínimo exigido por la normativa, se compone de cinco circuitos de 230 V y 5700 W.
Circuito C1: Iluminación. Un circuito dedicado a todos los puntos de luz de la casa.
Circuito C2: Tomas de corriente de uso general. Aquí se conectan los electrodomésticos más comunes, como el frigorífico y el extractor de humos. La normativa exige un mínimo de dos tomas de 16 A, una para cada aparato.
Circuito C3: Horno y placa de cocina. Debido a su alto consumo, estos aparatos necesitan un circuito exclusivo, protegido con una toma de 25 A.
Circuito C4: Lavadora, lavavajillas y termo eléctrico. Se recomienda que estos tres electrodomésticos de alto consumo tengan sus propios circuitos independientes de 16 A para evitar sobrecargas.
Circuito C5: Baños y tomas auxiliares de cocina. Este circuito alimenta las tomas de corriente en los baños y las bases auxiliares en las encimeras de la cocina, con un mínimo de 3 tomas de 16 A.
Circuitos Mínimos en la Cocina (ITC-BT-25)

El Plano de tu Hogar: Puntos de Uso y Grados de Electrificación

Para garantizar la funcionalidad y la seguridad, el REBT establece un número mínimo de puntos de utilización (enchufes y puntos de luz) por estancia, dependiendo del tamaño y el uso de la vivienda. Este concepto es fundamental para que, incluso en una electrificación básica, la instalación pueda soportar el uso de los aparatos eléctricos comunes.
La normativa diferencia entre dos grados de electrificación:
Electrificación Básica: El mínimo requerido para una vivienda estándar, con una superficie inferior a 160 metros cuadrados.
Electrificación Elevada: Se requiere para viviendas con una superficie superior a 160 metros cuadrados o para aquellas que, sin importar su tamaño, están equipadas con sistemas de calefacción o aire acondicionado eléctricos, un sistema de automatización o una infraestructura para la recarga de vehículos eléctricos.
A continuación, se presenta un resumen de los mínimos exigidos en cada una de las estancias de una vivienda.
Puntos Mínimos de Utilización por Estancia (ITC-BT-25)

El Documento Mágico: El Certificado de Instalación Eléctrica (CIE)

El Certificado de Instalación Eléctrica (CIE), más conocido como «boletín eléctrico», es el documento que actúa como el pasaporte de tu instalación. Es una certificación oficial, emitida por un profesional, que asegura que la instalación eléctrica de tu vivienda es segura y cumple con todos los requisitos del REBT.
Este documento es imprescindible en varias situaciones clave:
Para dar de alta un nuevo suministro de luz en una vivienda de obra nueva o tras un corte prolongado.
Cuando necesitas aumentar la potencia eléctrica contratada, ya que el boletín certifica la potencia máxima que la instalación puede soportar con seguridad.
Para realizar modificaciones técnicas importantes, como el cambio de una instalación monofásica a trifásica.
En la compraventa de una vivienda, para garantizar al nuevo propietario que la instalación es segura.
Un aspecto que genera a menudo confusión es la validez del CIE. El boletín eléctrico tiene una vigencia de 20 años. Sin embargo, esto no significa que «caduca» en el sentido tradicional. Pasado este tiempo, no necesitas renovarlo de forma obligatoria, a menos que se presente una de las situaciones mencionadas anteriormente, como un aumento de potencia o una reforma. Este matiz es fundamental para evitar gastos innecesarios y entender que el documento es un reflejo de la instalación en un momento dado, y solo se requiere una nueva emisión si se altera su estado original.
Para obtenerlo, el proceso es claro: solo un electricista autorizado por el Ministerio de Industria puede realizar la inspección y emitir el certificado. El profesional debe evaluar la instalación, realizar las mediciones y pruebas necesarias (como la continuidad de los conductores y la resistencia de aislamiento) y, si todo está en orden, emitir el informe detallado que constituye el CIE.

Consejos de un Experto a un Amigo: Preguntas y Soluciones Comunes

El conocimiento es poder, y con esta guía, ahora tienes una visión clara de lo que se esconde detrás de los enchufes y los interruptores de tu hogar. A continuación, algunas preguntas y respuestas comunes para ayudarte a detectar posibles problemas y a mantener tu instalación en óptimas condiciones.
¿Cómo puedo saber si mi instalación eléctrica necesita una revisión?
Hay señales claras de que algo no está funcionando como debería. Las luces que parpadean de forma intermitente, los fusibles que saltan con frecuencia o los enchufes que se calientan o emiten un zumbido son indicadores de que la instalación está bajo estrés. Estas molestias no son solo una incomodidad; son síntomas de un problema más profundo, como sobrecargas o conexiones defectuosas, que podrían indicar que la instalación no cumple con los principios de seguridad del REBT. Ignorar estas señales puede llevar a riesgos de incendio o descargas eléctricas.
¿Qué debo hacer en caso de emergencia?
Si tu instalación sufre un apagón, primero verifica si el corte es generalizado en tu zona. Si no es así, lo más probable es que se trate de un problema interno. Asegúrate de saber dónde se encuentra tu cuadro eléctrico. Si un PIA ha saltado, intenta desconectar los aparatos del circuito afectado antes de rearmarlo. Si el problema persiste o si hueles a quemado, lo mejor es desconectar el Interruptor General Automático (IGA) y contactar con un electricista autorizado.
¿Puedo realizar yo mismo alguna reparación?
La tentación de hacer trabajos eléctricos por tu cuenta puede ser alta, especialmente en reparaciones menores. Sin embargo, por tu seguridad y la de tu hogar, es crucial que los trabajos eléctricos sean realizados por un profesional cualificado. Las regulaciones del REBT existen por una razón, y solo un instalador autorizado tiene la formación, la experiencia y el equipo adecuado para garantizar que la instalación es segura y cumple con la normativa. Un error en un cableado o una mala conexión pueden tener consecuencias desastrosas.
Al final del día, el REBT y sus normas no son una colección de reglas arbitrarias, sino un conjunto de principios de ingeniería y seguridad, diseñados para protegerte y darte la tranquilidad de que tu hogar es un lugar seguro. Ahora que entiendes por qué existen, puedes apreciar la importancia de cada uno de sus «guardianes» y tomar decisiones informadas sobre las instalaciones de tu hogar. La seguridad es siempre la máxima prioridad cuando se trata de electricidad.

1. Wallbox Pulsar Plus

Argumento de posición: Wallbox es una marca española líder a nivel global, y el modelo Pulsar Plus es su producto estrella. Su posición se debe a un equilibrio casi perfecto entre tamaño, potencia, conectividad, funcionalidad y precio. Es increíblemente compacto, lo que lo hace ideal para garajes pequeños o de difícil acceso. Ofrece potencias de 7,4 kW (monofásico) y hasta 22 kW (trifásico), adaptándose a casi cualquier instalación. Su aplicación «myWallbox» es muy intuitiva, permitiendo programar cargas, controlar el consumo y aprovechar tarifas valle. Además, es compatible con la función Power Boost, que ajusta la potencia para evitar cortes de luz en la casa, y con sistemas de energía solar para cargar el coche con excedentes. Es, sin duda, la opción más versátil y popular del mercado.

2. Zappi (myenergi)

Argumento de posición: Zappi se gana la segunda posición por su enfoque único en la integración con energías renovables. Es el «rey» del autoconsumo. Su principal ventaja es su capacidad para cargar el coche usando exclusivamente la energía excedente de los paneles solares o aerogeneradores, algo que otros cargadores requieren de módulos adicionales. Esto lo convierte en una opción inmejorable para quienes tienen una instalación fotovoltaica y desean maximizar su ahorro y sostenibilidad. Su diseño es robusto y su funcionalidad de control de carga es muy avanzada, aunque su estética y aplicación pueden ser un poco menos «pulidas» que las de Wallbox.

3. Tesla Wall Connector (Gen 3)

Argumento de posición: Si bien es el cargador oficial de Tesla, su versatilidad lo ha hecho merecedor de un lugar en el podio. La última generación es compatible con cualquier vehículo eléctrico que utilice el conector Tipo 2 (el estándar en Europa). Su diseño es minimalista y elegante, y su integración con la aplicación de Tesla permite una gestión de carga fluida y sencilla. Su fiabilidad es excelente y su relación calidad-precio es muy competitiva, especialmente considerando su potencia de hasta 22 kW. Aunque su principal público son los propietarios de Tesla, se ha convertido en una opción muy atractiva para cualquier usuario de VE.

4. Easee Home

Argumento de posición: Easee Home destaca por su inteligencia y su diseño escandinavo. Su principal diferenciador es su capacidad de adaptarse automáticamente a la potencia disponible de la red y del vehículo (monofásica o trifásica, hasta 22 kW), sin necesidad de configuraciones complicadas. Además, su función de «equilibrio de carga» inalámbrico permite instalar hasta tres cargadores en el mismo circuito sin infraestructura adicional, lo que lo hace ideal para comunidades de vecinos o familias con más de un VE. Aunque ha tenido algunas interrupciones en su producción, su concepto innovador lo mantiene en las primeras posiciones.

5. V2C Trydan

Argumento de posición: Este cargador español ha ganado popularidad por su enfoque en la innovación y la domótica. Es el primero en el mercado con control por voz a través de Alexa, lo que ofrece una experiencia de usuario futurista y muy cómoda. Al igual que otros competidores, se integra perfectamente con instalaciones fotovoltaicas y permite la gestión dinámica de la carga para evitar sobrecargas. Su robustez y sus funcionalidades inteligentes lo convierten en un fuerte competidor, ideal para los amantes de la tecnología y los hogares conectados.

6. Policharger PRO T2

Argumento de posición: Policharger es otra marca española que se ha labrado un excelente nombre en el sector por la robustez y fiabilidad de sus equipos. El modelo PRO T2 se distingue por su durabilidad y su capacidad para funcionar en entornos adversos. Si bien su aplicación y conectividad pueden ser menos avanzadas que las de Wallbox o Easee, su principal fortaleza radica en la sencillez, la seguridad y una gestión de carga muy eficiente y confiable. Es una opción perfecta para quienes priorizan la durabilidad y un funcionamiento sin complicaciones.

7. Circutor eHome

Argumento de posición: Circutor es una empresa con una larga trayectoria en el sector eléctrico, lo que se refleja en la calidad de sus productos. El eHome es un cargador doméstico muy fiable, con un diseño compacto y una interfaz de usuario clara. Su posición se justifica por la confianza que inspira la marca y por ser una opción sólida y segura, aunque sus funciones inteligentes y de conectividad no están tan desarrolladas como las de otros competidores más jóvenes. Es una apuesta segura por la calidad y la fiabilidad.

8. Huawei Smart Charger

Argumento de posición: Huawei, un gigante de la tecnología, ha entrado con fuerza en el mercado de los cargadores de VE, aprovechando su experiencia en sistemas de energía solar. Su Smart Charger se integra de manera óptima con sus propios inversores fotovoltaicos, ofreciendo un ecosistema completo para la gestión de la energía en el hogar. Su conectividad es excelente y su diseño es moderno. Aunque todavía no tiene la penetración de mercado de Wallbox, su sólida base tecnológica lo coloca como una opción muy a tener en cuenta, especialmente para quienes ya confían en la marca Huawei para su instalación solar.

9. E.ON Drive Smart

Argumento de posición: E.ON, una de las mayores empresas energéticas de Europa, ha lanzado su propio cargador inteligente. Su principal ventaja es la integración con los servicios de la compañía, permitiendo la gestión de la carga en función de las tarifas de electricidad en tiempo real, lo que puede suponer un ahorro considerable. Además, su aplicación es muy completa y su diseño es sobrio y funcional. Aunque es una opción más «corporativa», su fiabilidad y las ventajas de la gestión energética lo hacen destacar.

10. Orbis VIARIS UNI

Argumento de posición: Orbis es una marca con gran reputación en el mercado español. El VIARIS UNI es un cargador que se ha ganado un lugar en la lista por su relación calidad-precio y su fiabilidad. Es una opción robusta y funcional, con las características básicas que un usuario necesita: programación, control de la carga y una instalación sencilla. Si bien no cuenta con las funcionalidades más «premium» de los primeros de la lista (como el control por voz o la integración con sistemas fotovoltaicos más avanzados), su fiabilidad y su precio lo convierten en una excelente opción de entrada para el usuario que busca un cargador de calidad sin demasiadas florituras.

cableyrack.com

Introducción: El Compromiso de cableyrack.com con la Excelencia

En la era digital, la conectividad no es un lujo, sino una necesidad. Para los entusiastas de la tecnología, los profesionales de TI y los consumidores en general, la calidad de la experiencia de usuario a menudo se reduce a un componente fundamental pero a menudo subestimado: el cable de datos. En cableyrack.com, se comprende que un simple cable no es solo un accesorio, sino un eslabón crítico en la cadena de rendimiento de cualquier sistema. Por esta razón, se ha desarrollado este análisis exhaustivo para ir más allá de las especificaciones superficiales y ofrecer una referencia confiable que permita a los clientes tomar decisiones informadas, asegurando que cada megabit cuente.

Este informe se estructura en torno a cuatro pilares esenciales que definen el verdadero valor de un cable de datos. Se han analizado cientos de productos y tendencias para clasificar las opciones más destacadas del mercado actual. La metodología de clasificación considera:

Calidad: La integridad de la señal, la durabilidad física y la conformidad con los estándares de la industria.
Versatilidad: La multifuncionalidad del cable para gestionar datos, video, carga y audio simultáneamente, así como su compatibilidad con versiones anteriores.
Precio: Un análisis de la relación costo-beneficio, que busca desmentir mitos y destacar el valor real de la inversión.
Popularidad: Las tendencias de ventas y búsquedas que reflejan las preferencias y necesidades del mercado real.

Parte I: Fundamentos Técnicos del Cableado de Datos

1.1. La Anatomía de la Calidad: Conductores, Blindaje y Conectores

La calidad de un cable de datos se determina por una serie de características de construcción que aseguran la integridad de la señal y la longevidad del producto. El elemento central de cualquier cable es su conductor. Para una transmisión de alta fidelidad, es imperativo que los conductores sean de cobre puro y multifilar, en lugar de aleaciones más baratas como el acero cobreado. El uso de cobre sin oxígeno (OFC) es una característica premium que se valora por su conductividad superior y su capacidad para reducir la pérdida de señal, lo que es vital para cables de mayor longitud y altas velocidades.

La protección contra las interferencias externas es otro pilar de la calidad. El blindaje o apantallamiento actúa como una «Jaula de Faraday» que protege los hilos conductores del ruido electromagnético (EMI), la interferencia de radiofrecuencia (RFI) y la diafonía (crosstalk). Los cables no blindados (UTP, por sus siglas en inglés,

Unshielded Twisted Pair) son económicos y suficientes para entornos con baja interferencia. Sin embargo, para redes de alta densidad o entornos industriales, se recomiendan opciones con blindaje, como los cables FTP (Foiled Twisted Pair), que tienen una lámina de aluminio que envuelve todos los pares, o los STP (Shielded Twisted Pair), que ofrecen blindaje individual para cada par, proporcionando una mayor resistencia. Las categorías superiores, como el S/FTP, que combina ambos tipos de blindaje, son la cúspide de la protección.

Finalmente, el toque final que garantiza la durabilidad de la conexión es el conector. Los conectores chapados en oro son una característica común en los cables de alta gama. Si bien no mejoran la calidad de la señal digital, que es binaria, el recubrimiento de oro de 24K previene la corrosión y asegura la integridad de los contactos a lo largo del tiempo, prolongando la vida útil del cable. Además, las cubiertas exteriores de PVC o nailon trenzado son cruciales para la resistencia física del cable, protegiéndolo de dobleces, cortes y el desgaste diario.

1.2. El Glosario Esencial de Estándares: Velocidad, Ancho de Banda y Protocolos

El verdadero rendimiento de un cable no se mide solo por su construcción, sino por los estándares que soporta. El mercado de cables se divide en tres categorías principales, cada una con sus propios protocolos y aplicaciones.

USB: Del USB-C «Misterioso» al Thunderbolt 4/USB4 de Alta Velocidad: El conector USB-C ha revolucionado el mercado por su diseño reversible y compacto. Sin embargo, su apariencia universal es engañosa; un cable USB-C no es funcionalmente idéntico a otro. Un cable USB 2.0 básico ofrece una velocidad de transferencia de datos de 480 Mbps y una carga estándar, mientras que las versiones más recientes como el USB 3.2 Gen 2 alcanzan los 10 Gbps. La cúspide de esta tecnología son los cables USB4 y Thunderbolt 4, que alcanzan velocidades de hasta 40 Gbps y pueden entregar hasta 240W de potencia a través del protocolo Power Delivery (PD). Estos cables de vanguardia también soportan el «Modo Alternativo DisplayPort» para la transmisión de video en 4K y 8K. Es crucial buscar cables con certificaciones oficiales y los logotipos correspondientes, como el rayo de Thunderbolt, para garantizar que el cable cumple con sus promesas.
HDMI: La Evolución del Entretenimiento: Los cables HDMI son el estándar para la transmisión de audio y video de alta calidad. Las versiones más comunes son HDMI 2.0 y 2.1. El estándar 2.0 ofrece un ancho de banda de 18 Gbps, lo que es suficiente para la mayoría de las aplicaciones de 4K a 60 Hz. Sin embargo, la verdadera innovación se encuentra en la versión HDMI 2.1, que eleva el ancho de banda a 48 Gbps. Este salto tecnológico permite resoluciones de hasta 8K a 60 Hz y 4K a 120 Hz, lo que es indispensable para los gamers y los entusiastas del cine en casa que buscan aprovechar las consolas de última generación como la PS5 y la Xbox Series X. Además, el HDMI 2.1 integra funciones avanzadas como el Modo Automático de Baja Latencia (ALLM), la Frecuencia de Actualización Variable (VRR) y el Canal de Retorno de Audio Mejorado (eARC) para una experiencia audiovisual superior.
Ethernet: El Cable que Cimentó la Red: Las categorías de cables Ethernet dictan su rendimiento y aplicación. El Cat 5e es el estándar de facto en muchos hogares, ofreciendo velocidades de hasta 1 Gbps a 100 metros. El Cat 6 mejora la inmunidad a la diafonía y puede alcanzar los 10 Gbps en distancias cortas (hasta 55 metros), mientras que el Cat 6a extiende esa velocidad a 100 metros. Las categorías superiores, como Cat 7 y Cat 8, están diseñadas para entornos de alto rendimiento como centros de datos, con Cat 8 ofreciendo 40 Gbps a una distancia limitada de 30 metros. La elección correcta depende de la velocidad requerida, la distancia de la conexión y el nivel de interferencia del entorno.

La siguiente tabla resume las especificaciones clave de los estándares de cables de datos más relevantes.

Tabla 1: Resumen de Estándares y Especificaciones Clave
Categoría de Cable Estándar/Versión Velocidad Máx. Ancho de Banda Funciones Clave Aplicaciones Típicas
USB USB 3.2 Gen 2 10 Gbps N/A Carga rápida, datos, 4K (modo alternativo) Discos duros externos, monitores
USB4 / Thunderbolt 4 40 Gbps N/A Carga de hasta 240W, 8K video, daisy-chaining Docks de alto rendimiento, gaming
HDMI HDMI 2.0 18 Gbps N/A 4K @ 60 Hz, HDR, eARC Monitores y televisores estándar 4K
HDMI 2.1 48 Gbps N/A 8K, 4K @ 120 Hz, VRR, ALLM Consolas de última generación, PC de alto rendimiento
Ethernet Cat 6a 10 Gbps 500 MHz PoE, blindaje Hogares y oficinas con redes de alta demanda
Cat 8 40 Gbps 2000 MHz Blindaje superior Centros de datos, transmisiones críticas

1.3. El Gran Desafío: El Mito del Cable Caro vs. el Valor Real

Una de las confusiones más persistentes en el mercado de cables es la idea de que un precio más alto siempre equivale a una mejor calidad de señal digital. La realidad, según los expertos, es que esta creencia se basa en la época de la señal analógica. En el ámbito digital, una señal binaria es perfecta o no existe. Por lo tanto, un cable de 10 dólares y uno de 100 dólares que cumplan con el mismo estándar no presentarán una diferencia visible en la calidad de la imagen o el sonido, siempre y cuando ambos cumplan con las especificaciones.

El verdadero valor de un cable de mayor precio reside en la durabilidad, la fiabilidad y la versatilidad, no en la calidad de la señal en sí misma. Un cable más caro probablemente estará construido con conductores de cobre puro, tendrá un blindaje superior, una cubierta de nailon trenzado y conectores reforzados, lo que se traduce en una vida útil más larga y un rendimiento estable bajo condiciones exigentes.

Esta distinción revela un interesante dilema en el mercado. Las listas de los más vendidos de plataformas como MercadoLibre están dominadas por cables de carga básicos y cables de red Cat 6. Esto indica que el consumidor promedio prioriza la funcionalidad simple y el precio accesible. Sin embargo, en plataformas como Amazon, los cables de categorías superiores (Cat 7 y Cat 8) están ganando popularidad, lo que demuestra que existe un segmento de mercado que valora la tecnología más reciente, a menudo sin justificación técnica completa. Esta dualidad subraya la oportunidad de que

cableyrack.com se posicione como un asesor confiable, educando a sus clientes sobre el verdadero valor detrás de cada compra y guiándolos hacia una inversión inteligente que va más allá de la tendencia del momento.

Parte II: El Ranking de los Mejores Cables por Categoría

Capítulo 1: Cables USB

Los cables USB, especialmente los de tipo C, representan el epítome de la versatilidad, pero su funcionalidad varía enormemente. El ranking a continuación se centra en desmitificar esta categoría.

2.1.1. Calidad: La Certificación es la Prueba de Fuego

La calidad de un cable USB se valida a través de su certificación. Los cables certificados por organismos como el USB-IF o los que llevan el logotipo de Thunderbolt garantizan que el producto cumplirá con las velocidades y especificaciones anunciadas, lo cual es fundamental para el rendimiento de alta velocidad. Un ejemplo de calidad superior es el cable Thunderbolt 4 de Apple, que soporta 40 Gbps y 100W de potencia, ofreciendo compatibilidad con versiones anteriores de Thunderbolt y USB4.

2.1.2. Versatilidad: Un Conector, Múltiples Funciones

La cúspide de la versatilidad en el universo USB son los cables de tipo C «full-featured» que integran la carga (Power Delivery), la transferencia de datos (hasta 40 Gbps) y la salida de video (a través del modo alternativo DisplayPort). Estos cables eliminan la necesidad de adaptadores y simplifican la conectividad en espacios de trabajo modernos. Por ejemplo, un cable Thunderbolt 4 puede conectar un monitor 8K y cargar una computadora portátil simultáneamente.

2.1.3. Precio: La Variedad de la Oferta

El precio de los cables USB varía drásticamente según sus funciones. Los cables de carga básicos se pueden encontrar por unos pocos dólares, mientras que los cables «full-featured» de última generación, como los Thunderbolt 4, pueden costar 30 dólares o más. La justificación de este costo se encuentra en la tecnología avanzada y los 16 hilos de cobre que contienen en su interior, que requieren una soldadura automatizada y costosa.

2.1.4. Popularidad: El Liderazgo de Anker y el Fenómeno de los Genéricos

Marcas como Anker, Ugreen, Baseus y Belkin son las más populares en el mercado de cables USB, con Anker liderando la lista de los «Mejores Cables USB-C de 2025» según análisis de mercado. La popularidad de los cables de carga básicos en las listas de ventas de Mercado Libre demuestra que el mayor volumen de consumidores busca una solución simple y económica. Sin embargo, esto también crea una oportunidad estratégica. En lugar de competir en precio con los genéricos, un minorista puede educar al cliente sobre la inversión a largo plazo en productos de marcas confiables, convirtiendo a un comprador de impulso en un usuario informado que valora el rendimiento y la durabilidad.

Tabla 2: Ranking de Cables USB por Criterio
Criterio Producto Recomendado (Ejemplo) Velocidad/Potencia Razón de la Elección
Calidad Cable Matters Thunderbolt 4 16 40 Gbps / 240W Certificado, soporta video 8K y carga de alta potencia.
Versatilidad Anker Thunderbolt 4.0 16 40 Gbps / 100W Flexible y sobresaliente para datos, video y carga de portátiles.
Precio JSaux USB-C to USB-C 2-Pack 16 Datos y carga rápida Durable, carga rápido y con un precio accesible.
Popularidad Cable Tipo C 2m Usb C A Usb A 1 3A Carga Rápida Producto más vendido que equilibra carga rápida y precio.

Capítulo 2: Cables HDMI

Los cables HDMI son la columna vertebral del entretenimiento digital, y su evolución ha seguido el ritmo de las resoluciones de pantalla.

2.2.1. Calidad: 2.1 para el Futuro, Materiales para la Longevidad

Para el entretenimiento de última generación, la calidad de un cable HDMI se define por su soporte del estándar 2.1, que es indispensable para aprovechar la tecnología 8K a 60 Hz o 4K a 120 Hz en consolas como la PS5 y tarjetas gráficas. A nivel de construcción, la calidad se manifiesta en los conductores de cobre puro y multifilar, el blindaje múltiple para evitar interferencias y los conectores chapados en oro para la resistencia a la corrosión. Marcas como Fusion8K y KabelDirekt son ejemplos de cables que cumplen con estos estándares de alta calidad.

2.2.2. Versatilidad: Unificando Audio y Video

La principal ventaja del cable HDMI es su capacidad para transmitir señales de audio y video de alta calidad en una sola conexión. Esto no solo simplifica la configuración al reducir el desorden de cables, sino que también permite el soporte de formatos de audio espacial como Dolby Atmos y DTS:X, además de tecnologías como el Canal de Retorno de Audio (ARC/eARC) que permiten que el audio fluya en ambos sentidos.

2.2.3. Precio: La Inversión Justa para Cada Resolución

El mercado de cables HDMI presenta una amplia gama de precios. Es importante considerar que la inversión debe ser proporcional a la tecnología de los dispositivos conectados. No se necesita un cable HDMI 2.1 de 8K para un televisor 1080p, donde un cable 2.0 es más que suficiente. Sin embargo, para los entusiastas que invierten en consolas y televisores de alta gama, un cable HDMI 2.1 de calidad es una inversión razonable para asegurar que se aprovechen todas las funciones avanzadas.
2.2.4. Popularidad: El Dominio de los Genéricos y Amazon Basics

En el mercado de consumo masivo, los cables de bajo precio de marcas como Amazon Basics, Twozoh y Snowkids son extremadamente populares. Esto refleja que la mayoría de los consumidores buscan una solución funcional y económica para sus necesidades básicas de conectividad, como el 4K a 60 Hz. Esta popularidad, sin embargo, puede llevar a los usuarios a comprar cables que no cumplen con los estándares para resoluciones y tasas de refresco más altas.

Tabla 3: Ranking de Cables HDMI por Criterio
Criterio Producto Recomendado (Ejemplo) Estándar HDMI Razón de la Elección
Calidad Fusion8K HDMI 2.1 10 2.1 Ofrece una experiencia sobresaliente en 8K y 4K@120Hz con conectores sólidos.
Versatilidad Ugreen HDMI 2.0 12 2.0 Cable robusto que soporta 4K, HDR, ARC y Ethernet para diversas configuraciones.
Precio Amazon Basics HDMI 2.0 12 2.0 Excelente relación calidad-precio para necesidades de 4K@60Hz.
Popularidad Cable HDMI 2.1 Ubluker 9 2.1 Considerado uno de los más vendidos en la categoría de cables largos de 2024.

Capítulo 3: Cables de Red Ethernet

Los cables Ethernet son la base de la infraestructura de red. Su calidad se define por su capacidad para manejar la velocidad y la distancia.

2.3.1. Calidad: La Categoría Dicta el Rendimiento a Distancia

La calidad de un cable Ethernet está directamente ligada a su categoría. Los cables Cat 6 son superiores a los Cat 5e, con un mayor ancho de banda (250 MHz frente a 100 MHz) y mejor inmunidad a la diafonía. Para entornos con alta interferencia electromagnética (EMI), el blindaje es una característica de calidad esencial. Los cables Cat 7 y Cat 8, que tienen blindaje estándar, están diseñados para entornos de alta densidad como centros de datos, ofreciendo un ancho de banda de hasta 2000 MHz y velocidades de 40 Gbps en distancias cortas.

2.3.2. Versatilidad: El Eje de la Conectividad Doméstica y Profesional

La versatilidad de un cable Ethernet se mide por su capacidad para adaptarse a una amplia gama de aplicaciones, desde redes domésticas para gaming y streaming hasta entornos profesionales con soporte para Power over Ethernet (PoE). Las categorías superiores no solo ofrecen mayor velocidad, sino que también garantizan un rendimiento más estable en entornos exigentes.

2.3.3. Precio: El Equilibrio entre Costo y Desempeño a Largo Plazo

Los precios de los cables Ethernet varían según su categoría y longitud. Un análisis de la relación costo-beneficio revela que los cables Cat 6a representan un «punto óptimo» para la mayoría de los hogares y empresas. Ofrecen velocidades de 10 Gbps a una distancia de 100 metros a un precio razonable, lo que los convierte en una inversión rentable para el futuro. Los cables Cat 8, aunque tecnológicamente superiores, tienen un costo sustancialmente mayor y una distancia máxima de solo 30 metros, lo que limita su utilidad a casos de uso muy específicos.

2.3.4. Popularidad: El Reinado del Cat 6 y la Emergencia del Cat 7/8

El cable Cat 6 es actualmente el más popular en plataformas como MercadoLibre. Esta popularidad se debe a su excelente equilibrio entre precio y rendimiento, satisfaciendo las necesidades de la mayoría de los usuarios domésticos y de oficina. Sin embargo, se observa una tendencia creciente en las búsquedas de cables Cat 7 y Cat 8, impulsada por la promesa de mayores velocidades y un rendimiento superior. Esto sugiere que el mercado se está moviendo hacia la adopción de tecnologías más avanzadas. Para

cableyrack.com, esto implica que el inventario debe reflejar tanto la demanda actual de cables Cat 6 como la demanda emergente de cables Cat 7/8, posicionando estos últimos como una «inversión inteligente para el futuro» debido a su robustez y mejor blindaje.

Tabla 4: Ranking de Cables Ethernet por Criterio
Criterio Categoría Recomendada Velocidad/Distancia Razón de la Elección
Calidad Cat 8 8 40 Gbps / 30 m Máxima velocidad y ancho de banda, con blindaje superior. Ideal para centros de datos.
Versatilidad Cat 6a 19 10 Gbps / 100 m Óptimo equilibrio entre rendimiento, costo y longevidad para la mayoría de las aplicaciones.
Precio Cat 6 UTP 28 1 Gbps / 100 m El más económico y suficiente para redes domésticas estándar.
Popularidad Cat 6 / Cat 6a 20 10 Gbps Productos más vendidos que demuestran la preferencia del mercado por el balance entre costo y rendimiento.

Parte III: Conclusiones y Recomendaciones Estratégicas para cableyrack.com

El mercado de cables de datos es un ecosistema complejo donde la elección del producto ideal es una fusión de necesidad técnica, valor económico y preferencias de mercado. Este análisis ha revelado que el «mejor» cable no existe de manera singular, sino que se define por la prioridad de cada cliente. La estrategia de cableyrack.com para convertirse en una referencia debe basarse en educar y guiar al consumidor, transformando una compra básica en una inversión consciente.

3.1. Recomendaciones de Inventario: La Cúspide de la Calidad, Versatilidad, Precio y Popularidad

Se recomienda que cableyrack.com ofrezca una selección curada que satisfaga cada pilar del ranking. La siguiente tabla resume las recomendaciones estratégicas de inventario para el sitio web.

Tabla 5: Resumen de Recomendaciones Estratégicas para el Inventario de cableyrack.com
Tipo de Cable Segmento de Mercado Producto Recomendado (Ejemplos de Marcas/Estándares) Razón de la Elección
USB Premium Thunderbolt 4 / USB4 (Ej. Cable Matters, Anker) Calidad: Máximo rendimiento y certificación. Versatilidad: Unifica datos, video y carga.
Balance USB-C «full-featured» 3.2 Gen 2 (Ej. Anker Powerline) Versatilidad: Funciones completas a un precio accesible.
Básico USB-C de carga rápida (Ej. 1Hora) Popularidad: Satisface la demanda de carga, la más común en el mercado.
HDMI Premium HDMI 2.1 (Ej. Fusion8K, KabelDirekt) Calidad: Indispensable para tecnologías de 8K y 4K@120Hz.
Balance HDMI 2.0 (Ej. Ugreen) Versatilidad: Suficiente para la mayoría de los usuarios con equipos 4K.
Básico HDMI 2.0 (Ej. Amazon Basics) Precio: Opción económica para necesidades estándar, con garantía.
Ethernet Premium Cat 8 / Cat 7 blindado (Ej. DbillionDa) Calidad: Futuro del rendimiento, con blindaje superior para entornos hostiles.
Balance Cat 6a (Ej. Sisdata, Ditron) Versatilidad y Precio: El punto óptimo entre costo y rendimiento para la mayoría.
Básico Cat 6 UTP (Ej. GLC, Skyway) Popularidad: El estándar más vendido, con un excelente balance de precio y función.

3.2. Estrategias de Contenido para cableyrack.com

Para consolidar su posición como una referencia, se sugiere que cableyrack.com transforme este informe en un activo de venta. Esto puede lograrse creando infografías interactivas y descripciones de productos detalladas que utilicen el lenguaje y los datos de este análisis. Al explicar la diferencia entre el «valor real» y el «mito del cable caro», la tienda puede construir confianza y fidelidad con su clientela. La narrativa debe ser la de un curador de productos de calidad, educando a los clientes sobre por qué una pequeña inversión adicional en un cable blindado o certificado se justifica con un rendimiento y una durabilidad superiores.

3.3. Manteniendo la Referencia: Actualización Continua

El mercado de la conectividad es dinámico y los estándares evolucionan constantemente, como se ha visto con el reciente lanzamiento de tecnologías como Thunderbolt 5. Para mantener la credibilidad de esta guía, es esencial que

cableyrack.com se comprometa a una revisión y actualización periódica del contenido, asegurando que la información siempre esté al día con los últimos avances y tendencias. Al hacerlo, la tienda se establecerá no solo como un proveedor de productos, sino como una autoridad innegable en el mundo del cableado de datos.

Introducción: El Primer Mandamiento del Electricista Aficionado

El deseo de aprender a realizar reparaciones en el hogar es una habilidad valiosa, y saber cómo cambiar un enchufe de forma segura es un excelente punto de partida. Sin embargo, es crucial entender que trabajar con electricidad conlleva riesgos inherentes que no deben subestimarse. Un error puede resultar en lesiones graves, daños a la propiedad o, en el peor de los casos, la muerte por electrocución. La electricidad, a diferencia de otras fuerzas, no es visible ni tangible, y un circuito que parece inactivo puede estar energizado. Por esta razón, el objetivo principal de este manual no es simplemente proporcionar una lista de pasos a seguir, sino infundir una disciplina rigurosa de seguridad en el proceso. La filosofía que sustenta cada instrucción aquí detallada es la de la conciencia y la cautela: si en algún momento una acción no se siente 100% segura, la única respuesta profesional es detener el trabajo.

Este informe se centrará exclusivamente en el proceso de sustitución de un enchufe en su ubicación actual. Es fundamental diferenciar esta tarea simple de la complejidad de «mover» un enchufe, lo que implica modificar la instalación eléctrica de la pared, como trazar rozas o instalar canaletas.1 Este tipo de trabajo, que va más allá de un simple reemplazo, debe ser realizado por un electricista profesional cualificado.2

Conceptos Fundamentales: La Teoría Antes de la Práctica

Antes de manipular cualquier componente, es vital comprender la anatomía de un enchufe y la función de los cables que lo alimentan. El enchufe de pared convencional en los hogares se compone de tres partes principales 3:

• El marco del enchufe: La carcasa externa que se ve en la superficie de la pared.
• La cubierta central o embellecedor: La tapa que cubre el mecanismo, con los orificios por donde se insertan las clavijas de los aparatos.
• El mecanismo eléctrico: La base metálica interna que aloja las conexiones de los cables y que se fija dentro de la caja de pared.

Es un error común pensar que la electricidad doméstica funciona con una polaridad de positivo y negativo, como en las pilas o baterías.4 Las instalaciones de corriente alterna (AC), que son las estándar en los hogares, utilizan en su lugar un sistema de fase, neutro y tierra. Comprender la función de cada uno es el primer paso para trabajar de forma segura. En España, los colores de los cables están estandarizados por la normativa UNE 21089, basada en el estándar internacional IEC 60446, para garantizar la seguridad y reducir errores críticos.4

A continuación, se presenta una tabla que resume la función y el código de colores de los cables eléctricos más comunes en una instalación monofásica, que es la más habitual en viviendas.

Color del Aislante	Tipo de Cable	Función	Identificación en el Enchufe
Marrón, Negro o Gris	Fase (Línea)	Transporta la corriente eléctrica activa de 230V desde el cuadro general hasta el enchufe. Es el cable más peligroso de la instalación.4	L (de ‘Línea’) 3
Azul	Neutro	Cierra el circuito, devolviendo la corriente. Generalmente tiene un voltaje bajo, pero aún así puede ser peligroso.4	N (de ‘Neutro’) 3
Verde y Amarillo	Tierra	Elemento de seguridad que desvía la corriente a tierra en caso de una fuga o un cortocircuito, protegiendo a las personas y a los aparatos.4 Normalmente no lleva corriente.7	Símbolo de Tierra 6

La adherencia a este código de colores es crucial para evitar errores.4 Sin embargo, el conocimiento de los colores no es una garantía absoluta de seguridad, ya que la normativa actual no es retrospectiva. Las instalaciones eléctricas construidas antes de 1970 en España pueden tener un código de colores diferente, donde el cable neutro podría ser de color rojo.5 La ausencia de un cable de tierra es también una señal común en instalaciones antiguas, lo cual representa un riesgo significativo para la seguridad.8 En estos casos, la única manera fiable de identificar cada cable es con un multímetro, y la recomendación más sensata es que un profesional revise la instalación para actualizarla a los estándares de seguridad vigentes.8

El Taller del Aficionado: Materiales y Herramientas Indispensables

Antes de empezar, es crucial asegurarse de tener todas las herramientas y materiales a mano. Interrumpir el trabajo a mitad de camino para buscar una herramienta es un error que puede comprometer la seguridad del proceso.10

Materiales de Consumo

• Enchufe nuevo: Asegúrese de que el enchufe sea compatible con su sistema eléctrico y tenga un amperaje igual o superior al anterior.11
• Cinta aislante: Útil para cubrir o asegurar conexiones, aunque el objetivo es que no quede cobre expuesto.11
• Guantes de seguridad aislantes: Aunque no son obligatorios, son altamente recomendados para proteger contra cortes y, en caso de un error, reducir el riesgo de descarga.1

Herramientas Esenciales

Las herramientas adecuadas no solo facilitan el trabajo, sino que garantizan que se haga de forma segura.11

• Destornilladores: Se necesitan con puntas planas y de estrella para los distintos tipos de tornillos del enchufe. Aunque existen destornilladores eléctricos que agilizan la tarea, uno manual es perfectamente adecuado.3
• Alicates o pelacables: Indispensables para manipular, sanear y pelar los extremos de los cables.1

Herramientas de Verificación (Absolutamente Críticas)

La herramienta más importante en este proceso no es para atornillar ni para cortar, sino para verificar que la electricidad está completamente ausente.

• Buscapolos o Multímetro: El buscapolos es una herramienta simple y eficaz para verificar la presencia de corriente.13 Se parece a un bolígrafo y se ilumina al detectar voltaje.13 El multímetro, por otro lado, es una herramienta más completa que proporciona una lectura numérica exacta del voltaje.14 Mientras que un buscapolos es excelente para una verificación rápida de la presencia de voltaje, un multímetro es la herramienta de un experto, ya que puede detectar problemas más sutiles como una caída de voltaje en el circuito, lo cual puede ser un indicio de una mala conexión.14 Para el aficionado, el multímetro no solo es una herramienta de verificación, sino un verdadero instrumento de diagnóstico que permite trabajar con una certeza profesional.

El Procedimiento de Sustitución: Una Coreografía de Precisión y Cautela

Con las herramientas preparadas y los conceptos claros, se puede proceder con el cambio del enchufe.

Paso 1: Cortar y Verificar el Suministro Eléctrico (El Momento Más Importante)

Este paso es innegociable. Lo primero es dirigirse al cuadro eléctrico de la vivienda, generalmente ubicado en la entrada, pasillo o cocina.11 Para garantizar la seguridad total y evitar cualquier accidente, es recomendable cortar el suministro de electricidad de toda la vivienda bajando el interruptor principal o el disyuntor general.2 Un error común es asumir que bajar solo el disyuntor del circuito del enchufe es suficiente.10

Una vez cortada la corriente, se debe verificar que, efectivamente, no hay electricidad en el enchufe. Para ello, se puede usar una lámpara que se apague al bajar el disyuntor.15 La forma más fiable es utilizar un buscapolos o un multímetro, insertando las puntas en los orificios del enchufe para confirmar que no se detecta voltaje.2

Paso 2: Desmontaje Metódico del Enchufe Antiguo

Con la corriente cortada y verificada, se puede proceder a retirar el enchufe. Primero, se quita la cubierta o embellecedor. En muchos modelos, esto se hace desenroscando un tornillo central; en otros, simplemente están a presión.3 Una vez retirada la cubierta, el mecanismo queda expuesto y se puede desatornillar de la caja de la pared.3 Es recomendable tomar una foto de la conexión de los cables antes de manipularlos, lo que servirá como guía para el nuevo enchufe.12

Paso 3: Identificación y Desconexión de los Cables

Ahora, los cables están al descubierto y listos para ser desconectados. Se debe recordar el código de colores para identificar cada uno.4 Se utilizan los destornilladores para aflojar los tornillos de los bornes que sujetan los cables.11 Al retirarlos, es crucial asegurarse de que no se toquen entre sí para evitar cualquier posibilidad de cortocircuito.16

Paso 4: Saneamiento del Cableado (Un Detalle de Profesional)

Antes de conectar el nuevo enchufe, se deben inspeccionar los cables. Si los extremos están deshilachados, dañados o el aislamiento está roto 8, es necesario sanearlos. Se corta la parte dañada y se pela un nuevo tramo de aislamiento, dejando aproximadamente un centímetro de cobre expuesto. Este paso es fundamental para garantizar una conexión segura y duradera.2

Paso 5: La Conexión del Nuevo Enchufe

Se insertan los cables en los bornes correspondientes del nuevo enchufe. Los bornes están identificados con las letras ‘L’ (Fase), ‘N’ (Neutro) y el símbolo de tierra.3 Se conecta el cable marrón/negro en el borne ‘L’, el azul en el ‘N’ y el verde/amarillo en el borne de tierra.2 Dependiendo del modelo del enchufe, la conexión puede ser con tornillos o a presión.3 En ambos casos, se debe asegurar que el cable quede firmemente sujeto y que no haya hilos de cobre expuestos fuera del borne.12

Paso 6: Montaje Final y Prueba Preliminar

Se introduce con cuidado el nuevo mecanismo con los cables en la caja de la pared, asegurándose de que los cables no queden pinzados. Se fija el mecanismo atornillándolo a la caja y se coloca el embellecedor y el marco en su lugar.3

Paso 7: Restablecer la Corriente y Verificación Final

Por último, se vuelve al cuadro eléctrico y se sube el disyuntor principal.11 Para verificar que el trabajo fue exitoso, se conecta un aparato simple, como una lámpara, para comprobar su correcto funcionamiento.11 Si el aparato funciona y no hay zumbidos, olor a quemado ni sensación de calor en el enchufe, el trabajo ha sido completado con éxito.2

Consejos de un Experto y Solución de Problemas

Los errores más comunes al cambiar un enchufe suelen estar relacionados con la falta de atención a los detalles de seguridad. La principal causa de accidentes es, sin duda, la omisión del paso de cortar y verificar la corriente.10 Otro error grave es conectar los cables en los bornes incorrectos, lo que puede causar fallos en los aparatos o anular la función protectora del cable de tierra.3 Dejar cobre expuesto fuera de los bornes es otra fuente común de cortocircuitos e incendios.12

A continuación, se presenta una tabla de diagnóstico rápido para solucionar los problemas más comunes:

Problema	Causa Probable	Solución
El enchufe no funciona al conectar un aparato.	Conexión floja o cable mal conectado.	Cortar la luz, desmontar el enchufe, revisar que los tornillos de los bornes estén bien apretados y que los cables estén en su posición correcta.3
El disyuntor salta al subirlo.	Cortocircuito en el enchufe o en los cables.	Cortar la luz, revisar que ningún cable pelado esté en contacto con otro y que los cables de fase y neutro no estén invertidos.4
Olor a quemado o el enchufe se calienta.	Conexiones sueltas, sobrecalentamiento o cableado dañado.	Cortar la luz de inmediato. Esto es una señal de advertencia grave. Se debe llamar a un electricista profesional.2

Conclusión Final: Saber Cuándo Llamar al Profesional

La habilidad para realizar un trabajo de bricolaje como este es gratificante. La confianza para hacerlo de forma segura es un resultado directo de haber seguido los pasos con la debida cautela. Sin embargo, la verdadera marca de un profesional no es solo saber cómo hacer el trabajo, sino también reconocer los límites de la propia habilidad.

Hay situaciones en las que una reparación o cambio está más allá del alcance de un aficionado. Si en algún momento del proceso se observan señales de advertencia, se debe detener el trabajo y contactar a un electricista cualificado sin dudarlo. Las señales de alerta definitivas para buscar ayuda profesional son 2:

• Sobrecalentamiento: Si el enchufe o la placa se sienten calientes al tacto.8
• Olores extraños o zumbidos: Un olor a quemado o un zumbido eléctrico proveniente del enchufe o del cuadro de luces.2
• Chispas o fluctuaciones: Chispazos al conectar un aparato, o luces que parpadean de forma inusual.8
• Instalación antigua o dañada: Si se descubren cables que no siguen el código de colores actual, o si el cableado está dañado o sin toma de tierra.4

En estos casos, un problema simple puede ser el síntoma de una falla mayor en la instalación, y la seguridad no es algo que deba arriesgarse.
